Οι ρυθμιζόμενοι μηχανισμοί κίνησης κλαπέτων είναι τοποθετημένοι εξωτερικά στη συσκευή θέρμανσης.

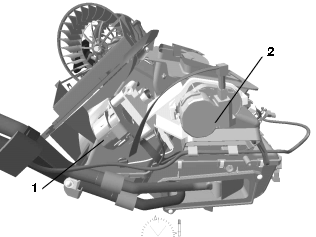

1 |
Μηχανισμός κίνησης κλαπέτου φρέσκου αέρα |
Κουτί θέρμανσης δεξιά μπροστά |
2 |
Μηχανισμός κίνησης κλαπέτου ξεπαγώματος |
Κουτί θέρμανσης δεξιά πάνω |

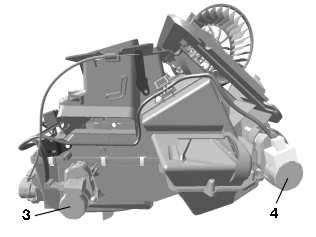

3 |
Μηχανισμός κίνησης κλαπέτου μείξης θερμοκρασίας |
Συσκευή θέρμανσης πίσω δεξιά |
4 |
Μηχανισμός κίνησης κλαπέτου αέρα ανακυκλοφορίας |
Συσκευή θέρμανσης μπροστά δεξιά κάτω |
5 |
Μηχανισμός κίνησης κλαπέτου χώρου ποδιών |
Συσκευή θέρμανσης πίσω αριστερά |
6 |
Μηχανισμός κίνησης κλαπέτου εξαερισμού |
Συσκευή θέρμανσης πίσω δεξιά |
