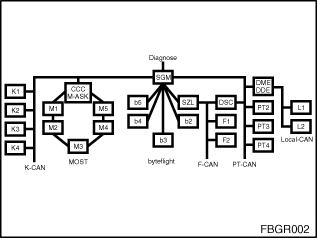

Διάγραμμα συστήματος

Το παρακάτω διάγραμμα δίνει μια εκόνα σχετικά με τις συνδεδεμένες στον αυτοκίνητο μονάδες ελέγχου και τα συστήματα διαύλων.

• CCC (Car Communication Computer) ή M-ASK (Έλεγχος Πολλαπλού Ηχοσυστήματος)

  • Πύλη K-CAN <> MOST

• SGM (Μονάδα Ασφαλείας και Πύλης)

  • Πύλη K-CAN <> PT-CAN <> byteflight

• SZL (Κέντρο διακοπτών κολόνας τιμονιού)

  • Μονάδα ελέγχου με σύνδεση στο byteflight και το F-CAN

• DSC (Δυναμικός Έλεγχος Ευστάθειας)

  • Μονάδα ελέγχου με σύνδεση στο F-CAN και το PT-CAN

• DME (Ψηφιακά Ηλεκτρονικά Κινητήρα) ή DDE (Ψηφιακά Ηλεκτρονικά Diesel)

  • Μονάδα ελέγχου με σύνδεση στο F-CAN και το Local-CAN

• K1 ... Kn: Μονάδες ελέγχου στο Κ-CAN

• M1 ... Mn: Μονάδες ελέγχου στο MOST

• b1 ... bn: Μονάδες ελέγχου στο byteflight

• F1 ... Fn: Μονάδες ελέγχου στο F-CAN

• PT1 ... PTn: Μονάδες ελέγχου PT-CAN

• L1 ... Ln: Μονάδες ελέγχου στο Local-CAN
