Κεντρική Επικεφαλής Μονάδα και Πλατφόρμα Πολυμέσων

CHAMP (μόνο έκδοση ΗΠΑ)

Η Κεντρική Επικεφαλής Μονάδα και η Πλατφόρμα Πολυμέσων (CHAMP) είναι μια πλατφόρμα πολυμέσων στο αυτοκίνητο. Το CHAMP ανήκει στο βασικό εξοπλισμό (Ραδιόφωνο Business ή SA 663: Ραδιόφωνο BMW Professional).

Στην έκδοση EURO τοποθετείται η επόμενη γενιά του Ελέγχου Πολλαπλού Ηχοσυστήματος (M-ASK).

Το CHAMP σε αντίθετη με το M-ASK δεν διαθέτει κανένα σύστημα πλοήγησης.

Τα παρακάτω στοιχεία στο CHAMP είναι καινούργια:

• 6 πλήκτρα αγαπημένων



Σύντομη περιγραφή του εξαρτήματος

Περιγράφονται τα παρακάτω εξαρτήματα του CHAMP:

CHAMP: Κεντρική Επικεφαλής Μονάδα και Πλατφόρμα Πολυμέσων

Το CHAMP είναι η Πύλη (Headunit) για τον δίαυλο MOST-Bus και το K-CAN.

Πολλές μονάδες ελέγχου και το drive είναι ενσωματωμένα σε ένα ξεχωριστό περίβλημα. Το CHAMP έχει δομική μορφή: Στο CHAMP οι περιοχές λειτουργίας έχουν συμπεριληφθεί σε ”εικονικές” μονάδες ελέγχου. ”Εικονικό” σημαίνει: Παρόλο που οι μεμονωμένες μονάδες ελέγχου στο CHAMP είναι ενοποιημένες, λειτουργούν σαν ”ξεχωριστές” μονάδες ελέγχου (π.χ. κατά τον προγραμματισμό).

Για τη διάγνωση διακρίνονται οι παρακάτω ”εικονικές” μονάδες ελέγχου:

• Επιφάνεια χειρισμού CHAMP (CHAMP-BO)
  Η μονάδα ελέγχου CHAMP-BO ελέγχει τη γραφική επιφάνεια χειρισμού του CHAMP.

• Πύλη CHAMP (CHAMP-GW)
  Η μονάδα ελέγχου CHAMP-GW έχει τις παρακάτω λειτουργίες:

  • Θύρα σύνδεσης μεταξύ διαύλου MOST-Bus και K-CAN

  • Έλεγχος και επιτήρηση του διαύλου MOST


Μια ηλεκτρική φτερωτή για την ψύξη των τελικών βαθμίδων ήχου και των επεξεργαστών βρίσκεται στην πίσω πλευρά του DIN περιβλήματος ραδιοφώνου.

Τα πλήκτρα αγαπημένων

Τα πλήκτρα αγαπημένων είναι προγραμματιζόμενα πλήκτρα.
Τα πλήκτρα αγαπημένων επιτρέπουν την αποθήκευση των παρακάτω λειτουργιών για μια γρήγορη πρόσβαση (ανάλογα με τον προαιρετικό εξοπλισμό):

• Αποθήκευση του ραδιοσταθμού (AM, FM, ψηφιακός δέκτης, στην έκδοση ΗΠΑ και μπάντα καιρού Weatherband)

• Πρόσβαση στο CD ή CD-Changer

• Αριθμοί κλήσης

• Σύνδεση AUX-In



Στα πλήκτρα αγαπημένων υπάρχει ένας αισθητήρας χωρητικότητας, που αντιδρά στο άγγιγμα.

• Σύντομο άγγιγμα:
  σύντομη περιγραφή της αντιστοίχισης του πλήκτρου

• Μεγάλο άγγιγμα:
  αναλυτική περιγραφή της αντιστοίχισης του πλήκτρου

• Σύντομο πάτημα του πλήκτρου:
  Ενεργοποίηση της αντιστοίχισης του πλήκτρου

• Μεγάλο πάτημα πλήκτρου:
  Αποθήκευση της τρέχουσας απεικονιζόμενης λειτουργίας στην Κεντρική Οθόνη Πληροφοριών (CID).


Η αντιστοίχηση όλων των πλήκτρων αγαπημένων μπορεί να διαγραφεί από το μενού ”Ρυθμίσεις” -> ”Αυτοκίνητο”. Η αντιστοίχηση των πλήκτρων αγαπημένων αναφέρεται λεπτομερώς στις οδηγίες λειτουργίας.

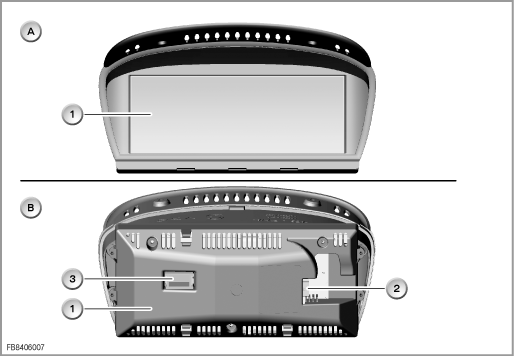

CID: Κεντρική Οθόνη Πληροφοριών

Το CID είναι μια κεντρική γραφική μονάδα ενδείξεων. Το μέγεθος της έγχρωμης οθόνης είναι 6,5”.

Η Κεντρική Οθόνη Πληροφοριών συνδέεται μέσω μιας γραμμής δεδομένων LVDS (Low Voltage Differential Signaling) στο CHAMP. Η γραμμή δεδομένων LVDS είναι μια τεχνολογία, μέσω της οποίας τα δεδομένα γραφικών μεταδίδονται με ασφάλεια μέσω μεγάλων διαδρομών. Για τη γραμμή δεδομένων LVDS έχει εξελιχθεί μια ξεχωριστή σύνδεση φις.
Το CID συνδέεται επίσης στο K-CAN.

Το CID διαθέτει ένα φωτοτρανζίστορ για τη ρύθμιση φωτεινότητας της οθόνης LCD (σε εξάρτηση από την ένταση φωτισμού περιβάλλοντος). Η οθόνη LCD θερμαίνεται.

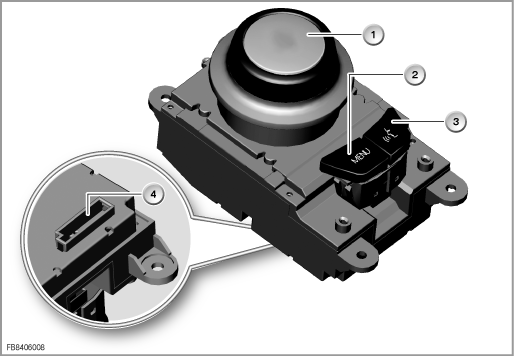

CON: Κεντρικό Χειριστήριο

Το Κεντρικό Χειριστήριο μεταδίδει τα μηνύματα για την επιλογή των μενού και των υπομενού. Τα υπομενού επιλέγονται μέσω περιστροφής και/ή μετατόπισης του Κεντρικού Χειριστηρίου. Μόλις αφήνουμε το Κεντρικό Χειριστήριο αυτό επανέρχεται πίσω στη θέση ηρεμίας.

Πίσω από το Κεντρικό Χειριστήριο βρίσκεται το πλήκτρο MENU και το πλήκτρο Push-to-Talk. Με το πλήκτρο MENU μπορεί να ανακληθεί το μενού έναρξης στην Κεντρική Οθόνη Πληροφοριών. Με το πλήκτρο Push-to-Talk μπορεί να ξεκινήσει ο φωνητικός έλεγχος.

Το Κεντρικό Χειριστήριο συνδέεται στο K-CAN. Τον ακροδέκτη Kl 58g τον λαμβάνει το Κεντρικό Χειριστήριο μέσω του K-CAN.

Λειτουργίες συστήματος

Περιγράφονται οι παρακάτω λειτουργίες του CHAMP:

• Δέκτης

• Χειριστήριο ηχοσυστήματος

• Επιφάνεια χειρισμού CHAMP

• Πύλη CHAMP



Δέκτης

Το CHAMP έχει έναν διπλό δέκτη για AM/FM. Κατά τη διάρκεια που ο δέκτης 1 λαμβάνει τον επιθυμητό ραδιοσταθμό, ο δέκτης 2 εργάζεται στο παρασκήνιο. Ο δέκτης 2 αναζητά στην περιοχή του δέκτη για πρόσθετα σήματα. Όταν ο ραδιοσταθμός εκπέμπει ένα ισχυρό σήμα σε μια άλλη συχνότητα, αλλάζει αυτόματα σε αυτή την εναλλακτική συχνότητα. Και οι δύο δέκτες λαμβάνουν πληροφορίες από το Radio-Data-System (RDS) που εκπέμπονται μαζί με το σήμα εκπομπής του σταθμού FM. Όταν είναι ρυθμισμένος ένας ραδιοσταθμός AM, μπορούν να ληφθούν οι κυκλοφοριακές ανακοινώσεις RDS από έναν ραδιοσταθμό FM. Όταν γίνεται λήψη μιας κυκλοφοριακής ανακοίνωσης, γίνεται αποσιώπηση του ραδιοσταθμού ΑΜ και μεταδίδεται το μήνυμα μέσω των ηχείων.

Χειριστήριο ηχοσυστήματος

Το CHAMP ως έλεγχος ηχοσυστήματος έχει τις παρακάτω λειτουργίες:

• Master συστήματος
  Ο Master συστήματος συνδέει τις μεμονωμένες μονάδες ελέγχου στο CHAMP.

• Master Ισχύος
  Ο Master Ισχύος αρχικοποιεί το δίκτυο και ενεργοποιεί και απενεργοποιεί τον δίαυλο MOST-Bus (Λειτουργία αφύπνισης, ύπνωσης).

• Master Δικτύου
  Ο Master ελέγχει και επιτηρεί το δίαυλο MOST-Bus. Μετά από κάθε εκκίνηση του δικτύου λαμβάνεται η ακριβή διαμόρφωση του συστήματος και με συγκρίνεται η αποθηκευμένη ονομαστική διαμόρφωση. Αν ορισμένα συστήματα δεν λειτουργούν σωστά, αυτά τίθενται εκτός και αποχωρίζονται από το MOST-Bus. Κάθε βλάβη στην περιοχή του δικτύου ή κάθε απόκλιση από την ονομαστική διαμόρφωση καταχωρείται στη μνήμη βλαβών για το δίαυλο MOST-Bus.

• Master Ήχου
  Ο Master Ήχου συλλέγει όλα τα σήματα ήχου στο αυτοκίνητο, επεξεργάζεται τα σήματα ήχου και τα αναπαράγει μέσω των ηχείων. Ο Master Ήχου παράγει επιπρόσθετα ακουστικά σήματα για προειδοποιήσεις και τον Έλεγχο Απόστασης Παρκαρίσματος (PDC). Με τη μείξη ή προοδευτική ενίσχυση και εξασθένιση επιτυγχάνεται μια ”απαλή” ακουστική αλλαγή ανάμεσα στις πηγές ήχου.

• Master Σύνδεσης
  Ο Master Σύνδεσης κατανέμει τα σήματα των πηγών ήχου και τα ακουστικά σήματα στα ηχεία. Τα σήματα κατανέμονται στα ηχεία ως εξής:

  • Εμπρός αριστερά και δεξιά (ακουστικά σήματα, τηλέφωνο, κυκλοφοριακές ανακοινώσεις)

  • Εμπρός αριστερά και δεξιά, πίσω αριστερά και δεξιά (Σήματα για το βοήθημα παρκαρίσματος Έλεγχος Απόστασης Παρκαρίσματος PDC)

  • Όλα τα ηχεία (όλες οι πηγές του μενού ”Ψυχαγωγία”)



Επιφάνεια χειρισμού CHAMP

Η μονάδα ελέγχου επιφάνεια χειρισμού CHAMP (CHAMP-BO) επεξεργάζεται τα σήματα του Κεντρικού Χειριστηρίου: π.χ. επιλογή των μενού και υπομενού. Επιπλέον το CHAMP-BO ελέγχει τις εξόδους για τις ενδείξεις στην Κεντρική Οθόνη Πληροφοριών (CID). Τα δεδομένα για τα γραφικά που βρίσκονται στον επεξεργαστή μεταδίδονται με τη μορφή ψηφιακών σημάτων Low Voltage Differential Signaling (LVDS) στο CID.

Πύλη CHAMP

Η μονάδα ελέγχου Πύλη CHAMP διαμορφώνει το σημείο σύνδεσης για την ανταλλαγή δεδομένων ανάμεσα στο δίαυλο MOST-Bus και το K-CAN. Τα δύο συστήματα διαύλου μεταδίδουν μορφότυπους δεδομένων με διαφορετική αναλογία μετάδοσης δεδομένων και μορφότυπων. Για την επικοινωνία με όλα τα συστήματα, γίνεται αντίστοιχη διαμόρφωση των δεδομένων για τον αντίστοιχο δίαυλο στην Πύλη CHAMP.

Οδηγίες για το σέρβις

Γενικές οδηγίες

Μηδενισμός του CHAMP

Το CHAMP μπορεί να μηδενιστεί με τις παρακάτω ενέργειες:

• Λειτουργίες μονάδας ελέγχου στο σύστημα διάγνωσης BMW

• Διαχωρισμός από το ηλεκτρικό κύκλωμα


Στο CHAMP δεν προβλέπεται κανένα πλήκτρο ή συνδυασμός πλήκτρων για τον μηδενισμό.

Οδηγία! Η αντικατάσταση του CHAMP γίνεται μόνο πλήρης.

Το CHAMP αντικαθίσταται στο σέρβις μόνο ως πλήρης μονάδα.

Οδηγίες διάγνωσης

Για το CHAMP υπάρχει στις λειτουργίες μονάδας ελέγχου διαθέσιμος ένας μεγάλος αριθμός από ελέγχους.

Παράδειγμα: Ένα CD που έχει κολλήσει στο CD-drive μπορεί να εξαχθεί με τις λειτουργίες μονάδας ελέγχου.

Τα με το CHAMP παρεχόμενα πλήκτρα αγαπημένων (προγραμματιζόμενα πλήκτρα) είναι διαγνώσιμα μέσω μιας λειτουργίας μονάδας ελέγχου.

Παραλλαγές χωρών

Έκδοση Europa:

Αντί για το CHAMP χρησιμοποιείται ο Έλεγχος Ηχοσυστήματος (M-ASK) ως Ραδιόφωνο BMW Professional.
Το M-ASK αναγνωρίζεται από τα 8 πλήκτρα αγαπημένων.

Με κάθε επιφύλαξη για τυπογραφικά λάθη, σφάλματα και τεχνικές αλλαγές.
