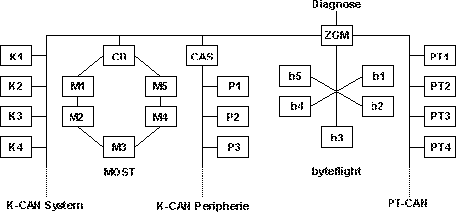

Ηλεκτρικό διάγραμμα δομής διαύλων

Σχεδιάγραμμα συστήματος

Υπόμνημα:

• - CD (Οθόνη Ελέγχου):
  Πύλη K-CAN SYSTEM <> MOST
  - CAS (Σύστημα Πρόσβασης Αυτοκινήτου)
  Πύλη K-CAN SYSTEM<> K-CAN PERIPHERIE
  - ZGM (Μονάδα Κεντρικής Πύλης)
  Πύλη K-CAN SYSTEM <> PT-CAN <> byteflight
  - K1...Kn: Μονάδες ελέγχου στο K-CAN SYSTEM
  - M1...Mn: Μονάδες ελέγχου στο MOST
  - P1...Pn: Μονάδες ελέγχου στο K-CAN PERIPHERIE
  - b1...bn: Μονάδες ελέγχου στο byteflight
  - PT1...PTn: Μονάδες ελέγχου PT-CAN
