Μέτρα EMV RR Cabrio

Μέτρα για την αύξηση της ηλεκτρομαγνητικής συμβατότητας

Για συγκεκριμένες αναγνωρισμένες ενδείξεις βλαβών έχουν συμπεριληφθεί ήδη κατά την παραγωγή κατασκευαστικά μέτρα.

Ελέγξτε αυτά τα κατασκευαστικά μέτρα σε παρεμβολές EMV:

  1. Ταινία γείωσης στην εγκατάσταση καυσαερίων
    Ένδειξη σφάλματος με επίδραση:
    Μέσω της εγκατάστασης καυσαερίων μεταφέρονται παρεμβολές EMV από το χώρο του κινητήρα προς τα πίσω. Με αυτό το τρόπο το σύστημα κεραιών δέχεται παρεμβολές.
    Σε περιοχές με ασθενή ισχύ πομπών η λήψη ΑΜ έχει παρεμβολές ή διακόπτεται πρόωρα.

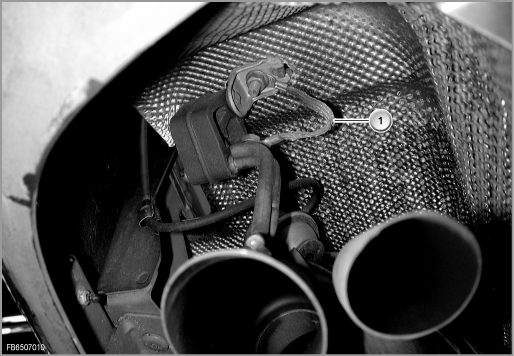

Ταινία γείωσης στην αριστερή πλευρά του αυτοκινήτου

GR_FB6507010

Ευρετήριο

Επεξήγηση

Ευρετήριο

Επεξήγηση

1

Ταινία γείωσης στην εγκατάσταση καυσαερίων:
αριστερά κάτω από το πίσω σιλανσιέ

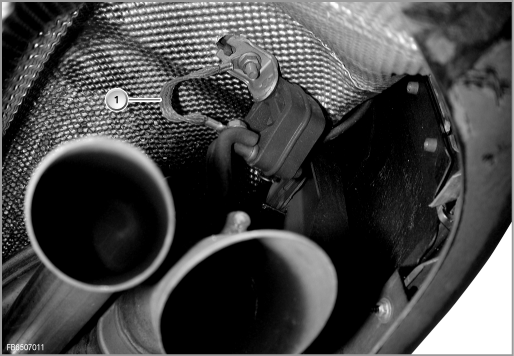

Ταινία γείωσης στη δεξιά πλευρά του αυτοκινήτου

GR_FB6507011

Ευρετήριο

Επεξήγηση

Ευρετήριο

Επεξήγηση

1

Ταινία γείωσης στην εγκατάσταση καυσαερίων:
δεξιά κάτω από το πίσω σιλανσιέ






Οδηγίες για το σέρβις

Οδηγίες διάγνωσης

Η διάγνωση κεραιών προχωρεί ως εξής:

Στο πρόγραμμα ελέγχου του συστήματος διάγνωσης BMW πραγματοποιείται η αυτοδιάγνωση της διαφορικής λήψης κεραιών. Η αυτοδιάγνωση περιλαμβάνει έναν έλεγχο των εισόδων των κεραιών με τη βοήθεια μιας μέτρησης ρεύματος (συνεχούς ρεύματος). Αν βρεθεί ένα σφάλμα, διακόπτεται η διάγνωση κεραιών μετά την αυτοδιάγνωση.

Όταν η αυοδιάγνωση τελειώνει θετικά, ενεργοποιούνται επιλεκτικά οι κεραίες FM και αξιολογείται η ένταση πεδίου (έλεγχος των κεραιών).

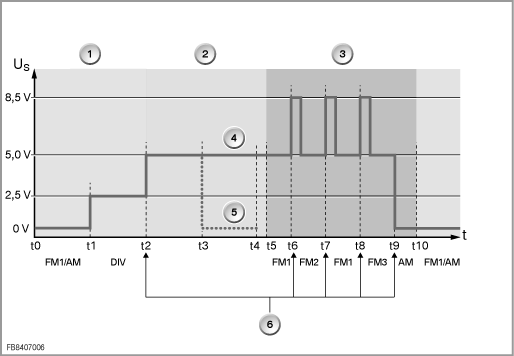

Διάγραμμα διάγνωσης κεραιών:

GR_FB8407006

Ευρετήριο

Επεξήγηση

Ευρετήριο

Επεξήγηση

1

Κανονική λειτουργία λήψης

(t1 έως t2: Διαφορική λήψη 2,5 Volt)

2

Αυτοδιάγνωση

3

Έλεγχος των κεραιών

(t6 έως t8: Παλμός ενεργοποίησης 8,5 Volt)

4

Η αυτοδιάγνωση τελειώνει θετικά

(t2 έως t5: 5 Volt)

5

Η αυτοδιάγνωση τελειώνει αρνητικά: Αναγνώριση σφάλματος

(t3 έως t4: 0 Volt)

6

Ενέργειες, ενεργοποιούμενες μέσω της διάγνωσης κεραιών

(t9: AM 0 Volt


Με την επιφύλαξη τυπογραφικών λαθών, σφαλμάτων και τεχνικών αλλαγών.
