Όλες οι εικόνες του παλμογράφου είναι ενδεικτικές τιμές και μπορούν να αποκλίνουν ανάλογα με το περιεχόμενο της εικόνας!

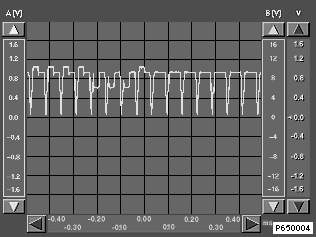

Σήματα εικόνας R G B (κόκκινο, πράσινο, μπλε)
Σήμα |
Πλοήγηση |
Οθόνη Ελέγχου |
R |
Ακίδα 3 R_1 |
Ακίδα 1 R_1 |
G |
Ακίδα 4 G_1 |
Ακίδα 2 G_1 |
B |
Ακίδα 5 B_1 |
Ακίδα 3 B_1 |

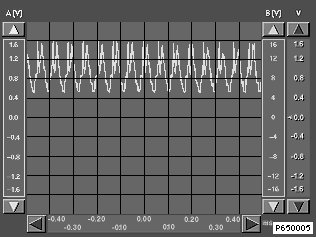

Σήματα εικόνας στη λειτουργία TV

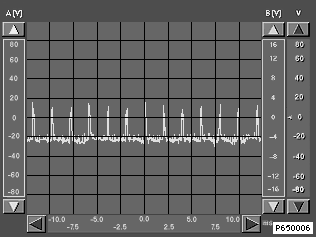

Γείωση οθόνης ελέγχου < Αξιολογήστε μόνο την περιοχή τάσης! >
Πλοήγηση |
Οθόνη Ελέγχου |
Ακίδα 13 |
Ακίδα 6 |
