Ο εσωτερικός καθρέπτης έχει ως καθήκον στο αυτοκίνητο να δείχνει από μέσα προς τα πίσω. Με την κεντρική του θέση στο οπτικό πεδίο ο εσωτερικός καθρέπτης είναι ιδανικός για την υποδοχή αισθητήρων και πλήκτρων.
Για τον εσωτερικό καθρέπτη περιγράφονται τα παρακάτω εξαρτήματα:
Ο εσωτερικός καθρέπτες αναλαμβάνει μέσω της κεντρικής του θέσης στο οπτικό πεδίο ορισμένες λειτουργίες χειρισμού και ενδείξεων. Ο εσωτερικός καθρέπτης μεταδίδει τις πληροφορίες του απευθείας στο κέντρου λειτουργιών οροφής (FZD).
Το FZD λαμβάνει τις πληροφορίες από τον εσωτερικό καθρέπτη. Το FZD είναι συνδεδεμένο μέσω του διαύλου K-CAN με τη μονάδα χώρου ποδιών (FRM) και τα Ηλεκτρονικά Κουτιού Διακλάδωσης (JBE).

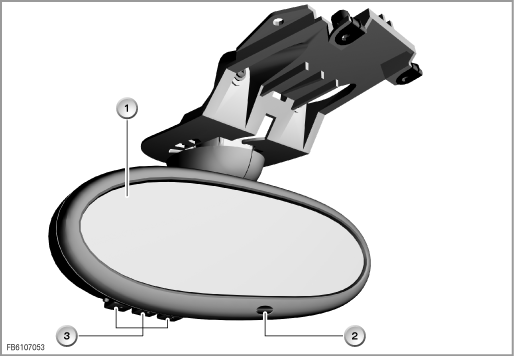

Το γράφημα δείχνει τον εσωτερικό καθρέπτη του R56
Ευρετήριο |
Επεξήγηση |
Ευρετήριο |
Επεξήγηση |
|---|---|---|---|
1 |
Κρύσταλλο εσωτερικού καθρέπτη (Ηλεκτροχρωμικό) |
2 |
Φωτοδίοδος για την αυτόματη σκίαση (Ηλεκτροχρωμικός) |
3 |
Πλήκτρα για τον ενσωματωμένο τηλεχειρισμό γενικής χρήσης |
|
|

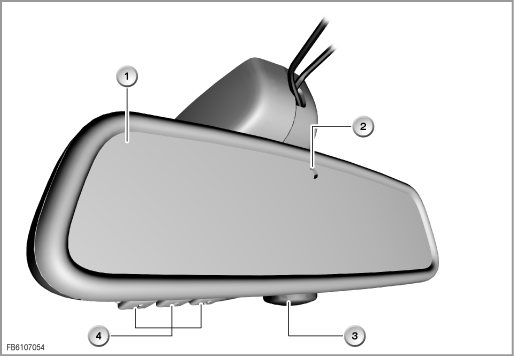

Το γράφημα δείχνει τον εσωτερικό καθρέπτη του E70
Ευρετήριο |
Επεξήγηση |
Ευρετήριο |
Επεξήγηση |
|---|---|---|---|
1 |
Κρύσταλλο εσωτερικού καθρέπτη (Ηλεκτροχρωμικό) |
2 |
Φωτοδίοδος για την αυτόματη σκίαση (Ηλεκτροχρωμικός) |
3 |
Φωτοδίοδος για την αντικλεπτική εγκατάσταση συναγερμού (DWA) |
4 |
Πλήκτρα για τον ενσωματωμένο τηλεχειρισμό γενικής χρήσης |
Ανάλογα με την έκδοση εξοπλισμού είναι διαθέσιμες διάφορες λειτουργίες συστήματος για τον εσωτερικό καθρέπτη. Περιγράφονται οι παρακάτω λειτουργίες συστήματος:
Ο ηλεκτροχρωμικος εσωτερικός καθρέφτης σκουραίνει αυτόματα το κρύσταλλο του καθρέφτη, όταν αναγνωριστεί μια ερχόμενη από πίσω φωτεινή πηγή. Ο εσωτερικός καθρέφτης αυτόματης σκίασης διαθέτει δύο αισθητήρες, που μετρούν το φως που προσπίπτει από μπροστά και από πίσω. Αν η πηγή φωτισμού από πίσω είναι ισχυρότερη, δημιουργείται ένα σήμα τάσης. Η ένταση του σήματος τάσης εξαρτάται από τη διαφορά φωτισμού μεταξύ εμπρός και πίσω. Όσο μεγαλύτερο είναι το σήμα τάσης, τόσο περισσότερο σκουραίνουν τα κρύσταλλα των καθρεφτών. Ο ηλεκτροχρωμικός εσωτερικός καθρέπτης ελέγχει τους ηλεκτροχρωμικούς εξωτερικούς καθρέπτες μέσω του κέντρου λειτουργιών οροφής (FZD).
Ο ενσωματωμένος τηλεχειρισμός γενικής χρήσης αντικαθιστά μέχρι τρία διαφορετικά τηλεχειριστήρια χειρός. Ο ενσωματωμένος τηλεχειρισμός γενικής χρήσης μπορεί να μάθει διαφορετικούς τηλεχειριζόμενους μηχανισμούς όπως π.χ. Πόρτες γκαράζ και εξωτερικές πόρτες ή συστήματα φωτισμού. Ο ενσωματωμένος τηλεχειρισμός γενικής χρήσης αναγνωρίζει και μαθαίνει το μεταδιδόμενο σήμα από το αντίστοιχο κανονικό τηλεχειριστήριο χειρός.
Για περιγραφή λειτουργία βλέπε BMW Service Technik:
TIS -> Έγγραφο -> SI Τεχνική -> SBT 51_01_05_122
Με κάθε επιφύλαξη για τυπογραφικά λάθη, σφάλματα και τεχνικές αλλαγές.
