Το ντουλαπάκι στο E70 είναι εξοπλισμένο με ένα καπάκι δύο τμημάτων. Το ντουλαπάκι ανοίγει ηλεκτρικά με το πάτημα ενός πλήκτρου. Το ντουλαπάκι είναι συνδεδεμένο με το κεντρικό κλείδωμα του αυτοκινήτου.
Για το ντουλαπάκι περιγράφονται τα παρακάτω εξαρτήματα:
Το πλήκτρο για το άνοιγμα για το ντουλαπάκι βρίσκεται στο ταμπλό κοντά στη γρίλια εξαερισμού. Με το πάτημα το πλήκτρο στέλνει ένα σήμα γείωσης στην είσοδο των Ηλεκτρονικών Κουτιού Διακλάδωσης (JBE).
Τα καπάκια για το ντουλαπάκι ξεκλειδώνουν ηλεκτρικά. Μετά το ξεκλείδωμα τα καπάκι για το ντουλαπάκι ανοίγουν αυτόματα μέσω ενός ελατηρίου. Τα καπάκια για το ντουλαπάκι συνδέονται μεταξύ τους μηχανικά.
Τα JBE διαθέτουν την ηλεκτρική τροφοδοσία για το ξεκλείδωμα των καπακιών για το ντουλαπάκι. Το σήμα γείωσης από το πλήκτρο για να ανοίξει το ντουλαπάκι λαμβάνεται από τα JBE. Τα JBE δίνουν ένα σήμα μεταβλητού πλάτους παλμού στο ύψος της τάσης ηλεκτρικού κυκλώματος για το ξεκλείδωμα του ντουλαπακιού. Το ξεκλείδωμα οδηγείται για περίπου 100 ms. Τα JBE βρίσκονται κάτω από το ντουλαπάκι.

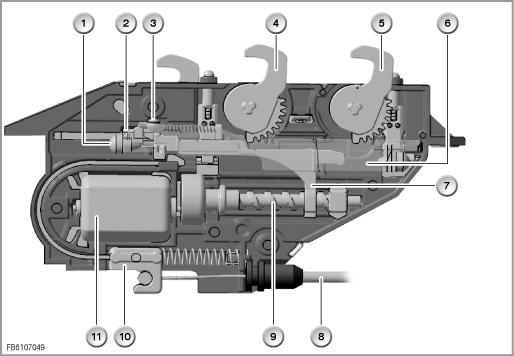

Δομή του ξεκλειδώματος στο E70
Ευρετήριο |
Επεξήγηση |
Ευρετήριο |
Επεξήγηση |
|---|---|---|---|
1 |
Απόσβεση θορύβου |
2 |
Αισθητήρες υπέρυθρου |
3 |
Μηχανική φραγή (Σφαιρική) |
4 |
Άγκιστρο κλειδώματος επάνω καπακιού για το ντουλαπάκι |
5 |
Άγκιστρο κλειδώματος κάτω καπακιού για το ντουλαπάκι |
6 |
Επάνω σύρτης |
7 |
Κάτω σύρτης |
8 |
Ντίζα χειροκίνητου ξεκλειδώματος |
9 |
Κινητήριος άξονας |
10 |
Χειροκίνητο ξεκλείδωμα |
11 |
Μοτέρ ξεκλειδώματος |
|
|

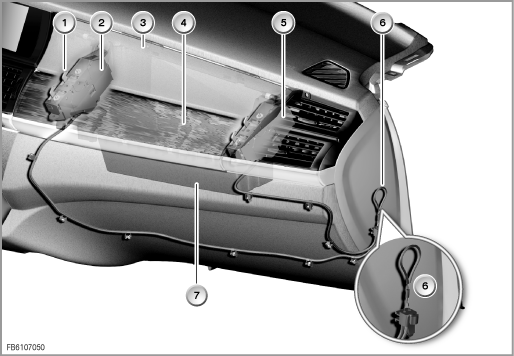

Ντίζα για το χειροκίνητο ξεκλείδωμα στο E70
Ευρετήριο |
Επεξήγηση |
Ευρετήριο |
Επεξήγηση |
|---|---|---|---|
1 |
Άγκιστρο μανδάλωσης |
2 |
Μοτέρ ξεκλειδώματος |
3 |
Επάνω καπάκι για το ντουλαπάκι |
4 |
Κάτω καπάκι για το ντουλαπάκι |
5 |
Ξεκλείδωμα πλευρά συνοδηγού |
6 |
Θηλιά για το χειροκίνητο ξεκλείδωμα |
7 |
Περίβλημα ντουλαπακιού |
|
|

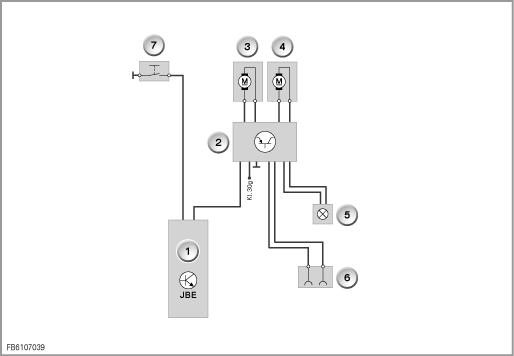

Μπλοκ διάγραμμα E70
Ευρετήριο |
Επεξήγηση |
Ευρετήριο |
Επεξήγηση |
|---|---|---|---|
1 |
Ηλεκτρονικά Κουτιού Διακλάδωσης (JBE) |
2 |
Ηλεκτρονικά ελέγχου |
3 |
Εσωτερική πλευρά ξεκλειδώματος ντουλαπακιού |
4 |
Εξωτερική πλευρά ξεκλειδώματος ντουλαπακιού |
5 |
Φωτισμός για το ντουλαπάκι |
6 |
Θέση φόρτισης για φακό στο ντουλαπάκι |
7 |
Πλήκτρο ξεκλειδώματος ντουλαπακιού |
|
|
Για το ντουλαπάκι περιγράφονται οι παρακάτω λειτουργίες συστήματος:
Με το πάτημα του πλήκτρου για το ντουλαπάκι ξεκλειδώνει ηλεκτρικά το ντουλαπάκι. Μετά το ξεκλείδωμα τα καπάκι για το ντουλαπάκι ανοίγουν αυτόματα μέσω ενός ελατηρίου. Τα καπάκια για το ντουλαπάκι συνδέονται μεταξύ τους μηχανικά.
Το ντουλαπάκι κλείνει πατώντας ένα από τα καπάκια του ντουλαπακιού. Έτσι αρκεί να πατηθεί μόνο ένα καπάκι από το ντουλαπάκι. Τα καπάκια από το ντουλαπάκι ασφαλίζουν στη θέση τους με θόρυβο. Η τελική θέση από τα καπάκια για το ντουλαπάκι ανιχνεύεται έμμεσα με αισθητήρες υπερύθρων.
Το ντουλαπάκι είναι συνδεδεμένο με το κεντρικό κλείδωμα. Κατά το κλείδωμα του αυτοκινήτου το ντουλαπάκι κλειδώνει μαζί. Κατά το ξεκλείδωμα του αυτοκινήτου ξεκλειδώνει μαζί και το ντουλαπάκι. Το κλείδωμα και ξεκλείδωμα για το ντουλαπάκι είναι δυνατό και με το πλήκτρο Center-Lock.
Το ντουλαπάκι μπορεί σε περίπτωση ηλεκτρικής βλάβης να ανοίξει χειροκίνητα. Για να γίνει αυτό πρέπει να ανοίξει το πλευρικό κάλυμμα, στο ταμπλό δεξιά. Τραβώντας τη θηλιά προς τα πάνω ξεκλειδώνει το ντουλαπάκι και ανοίγει.
Οι παρακάτω υποδείξεις αφορούν το σέρβις για το ντουλαπάκι:
Υποδείξεις για τη διάγνωση
Για το ξεκλείδωμα του ντουλαπακιού δεν υπάρχει καμία διάγνωση μέσω του συστήματος διάγνωσης. Σε περίπτωση βλάβης του ξεκλειδώματος μπορεί να αντικατασταθεί μόνο ολόκληρο.
Η διάγνωση του πλήκτρου για το ξεκλείδωμα μπορεί να γίνει με ένα πολύμετρο χρησιμοποιώντας το ηλεκτρικό διάγραμμα.
Με κάθε επιφύλαξη για τυπογραφικά λάθη, σφάλματα και τεχνικές αλλαγές.
