Junction Box

Junction Box

Το Junction Box έχει στο Ε70 έναν κεντρικό ρόλο. Στο Junction Box ο διανομέας ρεύματος και τη μονάδα ηλεκτρονικών Junction-Box διαμορφώνουν μια ενιαία μονάδα. Η μονάδα ηλεκτρονικών Junction-Box είναι η κεντρική πύλη στο αυτοκίνητο.

Σύντομη περιγραφή του εξαρτήματος

Το Junction Box βρίσκεται κάτω από το ταμπλό στο χώρο ποδιών συνοδηγού. Για να φτάσει κανείς στο Junction Box, πρέπει να αφαιρεθεί το κάλυμμα κάτω από το ταμπλό. Μετά το λύσιμο της βίδας συγκράτησης στο Junction Box μπορεί αυτό να διπλωθεί προς τα κάτω. Έτσι είναι καλύτερη η πρόσβαση στις ασφάλειες και τα ρελέ. Το Junction Box αποτελείται από το διανομέα ρεύματος και τη μονάδα ηλεκτρονικών Junction-Box.

Διανομέας ρεύματος

Στο διανομέα ρεύματος του Junction Box βρίσκονται οι ασφάλειες και διάφορα σταθερά τοποθετημένα και κουμπωμένα ρελέ. Ανάλογα με τον εξοπλισμό του αυτοκινήτου ο διανομέας ρεύματος διαθέτει διαφορετικά ρελέ. Στο Junction Box βρίσκεται η σύνδεση για τα Ηλεκτρονικά Junction-Box.

Ηλεκτρονικά Κουτιού Διακλάδωσης

Τα Ηλεκτρονικά Junction-Box είναι μηχανικά συνδεδεμένα με τον διανομέα ρεύματος όσο και ηλεκτρικά. Τα Ηλεκτρονικά Junction-Box συγκεντρώνει πολλές λειτουργίες σε μια μονάδα ελέγχου. Τα Ηλεκτρονικά Junction-Box συνδέονται μέσω περισσότερων βυσματούμενων συνδέσεων.

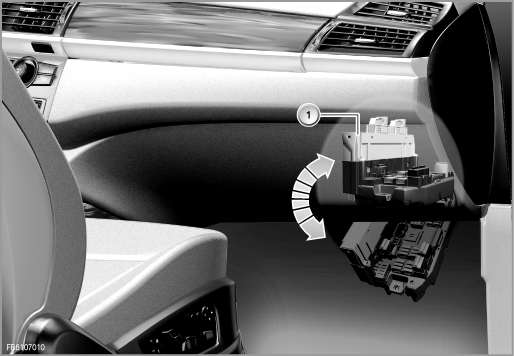

Το γράφημα δείχνει τη θέση τοποθέτησης στο Ε70

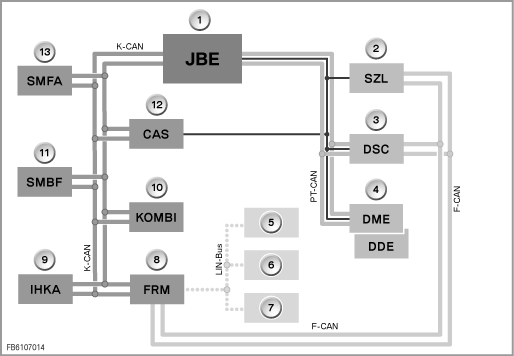

Ηλεκτρικό διάγραμμα E70

Λειτουργίες συστήματος

Στα Ηλεκτρονικά Junction-Box είναι συγκεντρωμένες πολλές λειτουργίες. Έτσι τα Ηλεκτρονικά Junction-Box προετοιμάζουν πολλές φορές σήματα και τα θέτει στη διάθεση άλλων συνδρομητών διαύλου στο ηλεκτρικό δίκτυο του αυτοκινήτου. Επίσης η μονάδα ηλεκτρονικών Junction-Box αναλαμβάνει τις εργασίες ελέγχου. Από τα Ηλεκτρονικά Junction-Box ανάλογα με τον εξοπλισμό μπορούν να ελεγχθούν οι ακόλουθες λειτουργίες ή να ανιχνευτούν τα ακόλουθα σήματα:

• Πύλη

• Ηλεκτρικά παράθυρα

• Σύστημα πλυστικής

• Κεντρικό κλείδωμα

• Θέρμανση καθίσματος

• Θέρμανση των καθρεφτών και θέρμανση των ακροφυσίων ψεκασμού

• Δισταθές ρελέ

• Πλήκτρο DSC


Πύλη

Τα Ηλεκτρονικά Junction-Box καθιστά δυνατή την επικοινωνία μεταξύ τους περισσότερων συστημάτων διαύλων. Η μονάδα ηλεκτρονικών Junction-Box έχει τη λειτουργία πύλης για τα ακόλουθα συστήματα διαύλων:

• K-CAN


• Powertrain-CAN


• Γραμμή διάγνωσης


Ηλεκτρικά παράθυρα

Τα Ηλεκτρονικά Junction-Box ελέγχουν και επιτηρούν μαζί με τη Μονάδα Χώρου Ποδιών τα ηλεκτρικά παράθυρα.

Σύστημα πλυστικής

Τα Ηλεκτρονικά Junction-Box ανιχνεύουν τα σήματα και τα θέτει στη διάθεση των άλλων συνδρομητών διαύλου:

Κεντρικό κλείδωμα

Τα Ηλεκτρονικά Κουτιού Διακλάδωσης είναι η μονάδα ελέγχου για το κεντρικό κλείδωμα. Τα Ηλεκτρονικά Junction-Box αναλαμβάνουν τον έλεγχο όλων των μοτέρ κεντρικού κλειδώματος. Οι ακόλουθοι συνδυασμός ελέγχου είναι δυνατοί:

• Επιλεκτικό ξεκλείδωμα


• Απασφάλιση


• Κλείδωμα


• Ξεκλείδωμα και απασφάλιση


• Ασφάλιση


Θέρμανση καθίσματος

Τα Ηλεκτρονικά Junction-Box ελέγχουν μέσω μιας ερώτησης, πια μονάδα καθίσματος είναι τοποθετημένη. Όταν τα Ηλεκτρονικά Junction-Box δεν λαμβάνουν κανένα σήμα επιστροφής, τότε αναλαμβάνει τον έλεγχο της θέρμανσης καθισμάτων. Για το σκοπό αυτό τα Ηλεκτρονικά Junction-Box δημιουργούν ένα σήμα μεταβλητού πλάτους παλμού, με το οποίο ελέγχει τη θέρμανση καθισμάτων. Με τοποθετημένη μια μονάδα καθισμάτων η θέρμανση καθισμάτων γίνεται απευθείας από τη μονάδα καθισμάτων.

Θέρμανση των καθρεφτών και θέρμανση των ακροφυσίων ψεκασμού

Τα Ηλεκτρονικά Junction-Box ελέγχουν τη θέρμανση καθισμάτων και τη θέρμανση πιδάκων πλυστικής.

Δισταθές ρελέ

Το δισταθές ρελέ χρησιμεύει για την απενεργοποίηση του ακροδέκτη 30g-f σε περίπτωση δικτύωσης ρεύματος ηρεμίας.

Λειτουργίες για το ταμπλό των οργάνων

Τα Ηλεκτρονικά Junction-Box ανιχνεύουν τα σήματα για το ταμπλό των οργάνων:

Πλήκτρο DSC

Τα Ηλεκτρονικά Junction-Box ανιχνεύεται τα σήματα του πλήκτρου DSC.

Περαιτέρω λειτουργίες των Ηλεκτρονικών Junction-Box

• Σύνδεση αγωγών
  Τα Ηλεκτρονικά Junction-Box εκτός από την ηλεκτρονική της λειτουργία έχει επίσης και μια λειτουργία σύνδεσης. Πολλοί αγωγοί, οι οποίοι είναι συνδεδεμένοι στα Ηλεκτρονικά Junction-Box, συνδέονται μεταξύ τους.


• Ρελέ
  Τα Ηλεκτρονικά Junction-Box έχουν εσωτερικά και εξωτερικά ρελέ. Τα πηνία διέγερσης όλων των ρελέ τροφοδοτούνται συνεχώς με ένα θετικό αγωγό. Η παροχή θετικού (+) των εξωτερικών ρελέ έρχεται από τον απευθείας συνδεδεμένο αγωγό φορτίου. Η παροχή θετικού των εσωτερικών ρελέ γίνεται μέσω προστατευόμενης με ασφάλεια γραμμής στα Ηλεκτρονικά Junction-Box. Όλα τα ρελέ ελέγχονται μέσω του αρνητικού αγωγού. Όλα τα εσωτερικά ρελέ και τα ρελέ για τη σκάλα υαλοκαθαριστήρων 1 και τη σκάλα υαλοκαθαριστήρων 2 βρίσκονται στη διαδρομή του ρεύματος, πίσω από την αντίστοιχη ασφάλεια. Όλα τα υπόλοιπα εξωτερικά ρελέ βρίσκονται στη πορεία του ρεύματος πριν από την ασφάλεια.
  Εσωτερικά ρελέ είναι:

  • Ρελέ για τα μοτέρ παραθύρων πίσω

  • Ρελέ για το κεντρικό κλείδωμα

  Εξωτερικά ρελέ είναι:

  • Ρελέ για τον κινητήρα του υαλοκαθαριστήρα του πίσω τζαμιού

  • Ρελέ για τα μοτέρ σκάλας υαλοκαθαριστήρων 1 και σκάλας υαλοκαθαριστήρων 2

  • Ρελέ για τον καθαρισμό προβολέων

  • Ρελέ για τη θέρμανση του πίσω τζαμιού

  • Δισταθές ρελέ (απενεργοποίηση, παραβίαση του ρεύματος ηρεμίας)


Οδηγίες για το σέρβις

Οι παρακάτω υποδείξεις αφορούν το σέρβις για το Junction Box:

Οδηγία για την κωδικοποίηση/προγραμματισμό

Σχεδόν όλες οι λειτουργίες της Car & Key Memory ρυθμίζονται στο ίδιο το αυτοκίνητο.

Με κάθε επιφύλαξη για τυπογραφικά λάθη, σφάλματα και τεχνικές αλλαγές.
