Η μονάδα χώρου ποδιών στο Ε70 είναι ένα ηλεκτρικό κομβικό σημείο. Η μονάδα του χώρου των ποδιών επεξεργάζεται τα σήματα των πορτών και ελέγχει το φωτισμό. Επιπλέον η μονάδα του χώρου των ποδιών είναι το σημείο σύνδεσης προς το ταμπλό των οργάνων.
Η μονάδα χώρου ποδιών βρίσκεται στο χώρο ποδιών στη πλευρά του οδηγού. Η μονάδα χώρου ποδιών ελέγχει μαζί με τα Ηλεκτρονικά Junction-Box τα ηλεκτρικά παράθυρα.

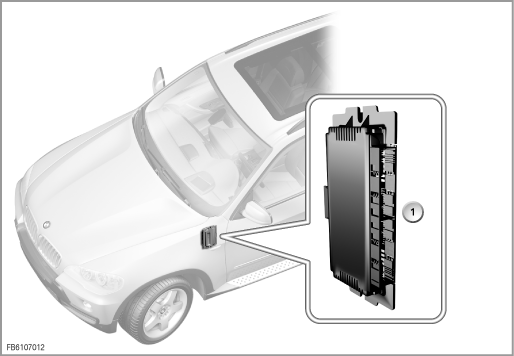

Το γράφημα δείχνει τη θέση τοποθέτησης στο Ε70
Ευρετήριο |
Επεξήγηση |
1 |
Μονάδα Χώρου Ποδιών |
Ηλεκτρικό διάγραμμα E70
Ευρετήριο |
Επεξήγηση |
Ευρετήριο |
Επεξήγηση |
|---|---|---|---|
1 |
Ηλεκτρονικά Κουτιού Διακλάδωσης |
2 |
Κέντρο Διακοπτών Κολόνας Τιμονιού |
3 |
Δυναμικός Έλεγχος Ευστάθειας |
4 |
Μονάδα ελέγχου κινητήρα |
5 |
Εξωτερικός καθρέπτης οδηγού (High) |
6 |
Εξωτερικός καθρέπτης συνοδηγού (High) |
7 |
Κέντρο διακοπτών Πόρτα |
8 |
Μονάδα Χώρου Ποδιών |
9 |
Θέρμανση-κλιματισμός |
10 |
Ταμπλό οργάνων |
11 |
Μονάδα Καθίσματος Συνοδηγού |
12 |
Σύστημα Πρόσβασης Αυτοκινήτου |
13 |
Μονάδα Καθίσματος Οδηγού |
|
Η μονάδα του χώρου των ποδιών ανιχνεύεται τα σήματα των πορτών και ελέγχει το φωτισμό. Η μονάδα του χώρου των ποδιών είναι το σημείο σύνδεσης προς το ταμπλό των οργάνων. Στη μονάδα χώρου ποδιών λαμβάνονται ανάλογα με τον εξοπλισμό τα παρακάτω σήματα:
Από τη μονάδα χώρου ποδιών ελέγχονται οι παρακάτω λειτουργίες:
Η μονάδα του χώρου ποδιών καθιστά δυνατή την επικοινωνία ανάμεσα στο δίαυλο LIN και στο δίαυλο K-CAN.
Η εντολή αυτοκινήτου αποθηκεύεται στη μονάδα του χώρου των ποδιών. Μέσω της εντολής αυτοκινήτου αναγνωρίζεται το αυτοκίνητο. Η εντολή αυτοκινήτου περιλαμβάνει εκτός από το κλειδί τύπου όλα τα σημαντικά χαρακτηριστικά του εξοπλισμού του αυτοκινήτου.
Υπάρχουν δύο εκδόσεις εξοπλισμού του συγκροτήματος διακοπών στην πόρτα οδηγού:
Οι λειτουργίες των φώτων είναι ενσωματωμένες στη μονάδα του χώρου των ποδιών. Αυτές οι λειτουργίες φωτισμού είναι:
Εκτός από τις λειτουργίες των φώτων είναι ακόμα και άλλες λειτουργίες του εξωτερικού φωτισμού ενσωματωμένες στη μονάδα του χώρου των ποδιών:
Όλες οι λειτουργίες των φώτων, εκτός από τα πρόσθετα φώτα φρένων, τροφοδοτούνται από τη μονάδα του χώρου των ποδιών με σήματα μεταβλητού πλάτους παλμών. Αυτά τα σήματα μεταβλητού πλάτους παλμού επιτρέπουν να διατηρείται η ίδια φωτεινότητα του εξωτερικού φωτισμού.
Στα αυτοκίνητα χωρίς κέντρο λειτουργίας της οροφής η μονάδα του χώρου των ποδιών ενεργοποιεί τον εσωτερικό φωτισμό στην περιοχή της οροφής. Όλες οι έξοδοι της μονάδας του χώρου των ποδιών για τον εσωτερικό φωτισμό είναι μεταβλητού πλάτους παλμού. Ο εσωτερικός φωτισμός περιλαμβάνει στο βασικό εξοπλισμό τα ακόλουθα στοιχεία:
Για τον εσωτερικό φωτισμό μπορούν να είναι τοποθετημένα ως ειδικός εξοπλισμός τα ακόλουθα στοιχεία:
Η μονάδα του χώρου των ποδιών αξιολογεί την κατάσταση των αισθητήρων Χωλλ στις επαφές των πορτών. Όταν το αυτοκίνητο κλειδωθεί ή ξεκλειδωθεί με το μηχανικό κλειδί, αναγνωρίζει η μονάδα του χώρου των ποδιών αυτή την εντολή. Η μονάδα χώρου ποδιών μεταδίδει ένα μήνυμα μέσω του K-CAN στην άνετη πρόσβαση.
Η μονάδα του χώρου των ποδιών και τα Ηλεκτρονικά Junction-Box ελέγχουν τα μοτέρ των ηλεκτρικών παραθύρων. Στη μονάδα του χώρου των ποδιών είναι τοποθετημένα τα ρελέ για τα εμπρός μοτέρ ηλεκτρικών παραθύρων.
Οι παρακάτω υποδείξεις αφορούν το σέρβις για τη μονάδα χώρου ποδιών:
Σχεδόν όλες οι λειτουργίες της Car & Key Memory ρυθμίζονται στο ίδιο το αυτοκίνητο.
