Θέσεις της αναδιπλούμενης σκληρής οροφής

Για την αναδιπλούμενη σκληρή οροφή προβλέπονται συνολικά 14 αισθητήρες (9 αισθητήρες Χωλλ και 5 μικροδιακόπτες). Οι αισθητήρες αυτοί αναγνωρίζουν τις διαφορετικές θέσης κατά το κλείσιμο ή άνοιγμα της αναδιπλούμενης σκληρής οροφής. Για τον εντοπισμό σφαλμάτων, πρέπει να αναγνωρίζεται, σε ποία ενδιάμεση θέση ενδεχομένως έχει σταματήσει η σκληρή οροφή. Έτσι μπορεί να προκύψει ένα συμπέρασμα για το υπάρχον σφάλμα.

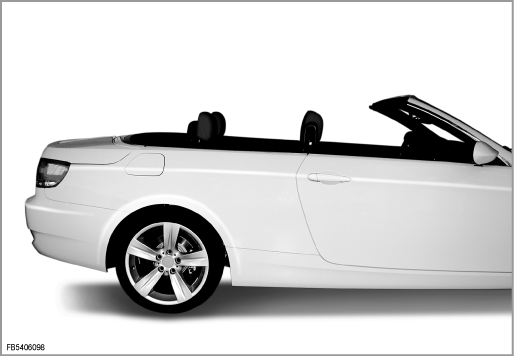

1. Η σκληρή οροφή ανοίγει και αποθηκεύεται στο χώρο αποσκευών

Αισθητήρας	Κατάσταση ενεργοποιημένη	Σύντομος χαρακτηρισμός
Αισθητήρας Χωλλ Πακέτο οροφής ανοικτό	Όχι	I01203
Αισθητήρας Χωλλ Πακέτο οροφής μαζεμένο	Ναι	I01204
Αισθητήρας Χωλλ Κελύφη οροφής μερικώς κλειστά	Όχι	I01205
Αισθητήρας Χωλλ Κελύφη οροφής μερικώς ανοικτά	Ναι	I01206
Μικροδιακόπτης Πλαίσιο παρμπρίζ κλειδωμένο	Ναι	I01200
Μικροδιακόπτης Πλαίσιο παρμπρίζ ξεκλείδωτο	Όχι	I01201
Αισθητήρας Πίσω Μονάδα κλειστή	Ναι	I01207
Αισθητήρας Χωλλ Πίσω Μονάδα ανοικτή	Όχι	I01199
Αισθητήρας Χωλλ Πίσω Μονάδα γρήγορο κλείσιμο	Ναι	I01201
Μικροδιακόπτης Δεξιό κούμπωμα κλειδωμένο	Ναι	I01202
Αισθητήρας Χωλλ Κούμπωμα δεξιά ανοικτό	Όχι	I01208
Μικροδιακόπτης Αριστερό κούμπωμα κλειδωμένο	Ναι	I01197
Μικροδιακόπτης Προσέγγιση πλαισίου παρμπρίζ	Όχι	S141
Αισθητήρας Χωλλ για διαχωρισμό χώρου αποσκευών	Ναι	S6229

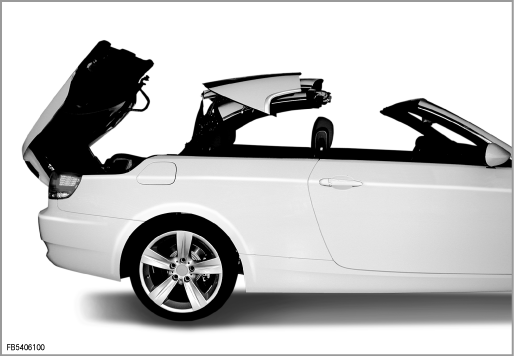

2. Η Πίσω Μονάδα ανοίγει

Αισθητήρας	Κατάσταση ενεργοποιημένη	Σύντομος χαρακτηρισμός
Αισθητήρας Χωλλ Πακέτο οροφής ανοικτό	Όχι	I01203
Αισθητήρας Χωλλ Πακέτο οροφής μαζεμένο	Ναι	I01204
Αισθητήρας Χωλλ Κελύφη οροφής μερικώς κλειστά	Όχι	I01205
Αισθητήρας Χωλλ Κελύφη οροφής μερικώς ανοικτά	Ναι	I01206
Μικροδιακόπτης Πλαίσιο παρμπρίζ κλειδωμένο	Όχι	I01200
Μικροδιακόπτης Πλαίσιο παρμπρίζ ξεκλείδωτο	Ναι	I01201
Αισθητήρας Πίσω Μονάδα κλειστή	Όχι	I01207
Αισθητήρας Χωλλ Πίσω Μονάδα ανοικτή	Ναι	I01199
Αισθητήρας Χωλλ Πίσω Μονάδα γρήγορο κλείσιμο	Όχι	I01201
Μικροδιακόπτης Δεξιό κούμπωμα κλειδωμένο	Όχι	I01202
Αισθητήρας Χωλλ Κούμπωμα δεξιά ανοικτό	Ναι	I01208
Μικροδιακόπτης Αριστερό κούμπωμα κλειδωμένο	Όχι	I01197
Μικροδιακόπτης Προσέγγιση πλαισίου παρμπρίζ	Όχι	S141
Αισθητήρας Χωλλ για διαχωρισμό χώρου αποσκευών	Ναι	S6229

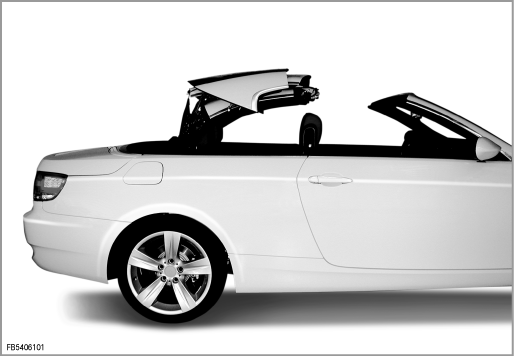

3. Τα κελύφη οροφής διαμορφώνονται σε πακέτο και η Πίσω Μονάδα ανοίγει

Αισθητήρας	Κατάσταση ενεργοποιημένη	Σύντομος χαρακτηρισμός
Αισθητήρας Χωλλ Πακέτο οροφής ανοικτό	Ναι	I01203
Αισθητήρας Χωλλ Πακέτο οροφής μαζεμένο	Όχι	I01204
Αισθητήρας Χωλλ Κελύφη οροφής μερικώς κλειστά	Όχι	I01205
Αισθητήρας Χωλλ Κελύφη οροφής μερικώς ανοικτά	Ναι	I01206
Μικροδιακόπτης Πλαίσιο παρμπρίζ κλειδωμένο	Όχι	I01200
Μικροδιακόπτης Πλαίσιο παρμπρίζ ξεκλείδωτο	Ναι	I01201
Αισθητήρας Πίσω Μονάδα κλειστή	Όχι	I01207
Αισθητήρας Χωλλ Πίσω Μονάδα ανοικτή	Ναι	I01199
Αισθητήρας Χωλλ Πίσω Μονάδα γρήγορο κλείσιμο	Όχι	I01201
Μικροδιακόπτης Δεξιό κούμπωμα κλειδωμένο	Όχι	I01202
Αισθητήρας Χωλλ Κούμπωμα δεξιά ανοικτό	Ναι	I01208
Μικροδιακόπτης Αριστερό κούμπωμα κλειδωμένο	Όχι	I01197
Μικροδιακόπτης Προσέγγιση πλαισίου παρμπρίζ	Όχι	S141
Αισθητήρας Χωλλ για διαχωρισμό χώρου αποσκευών	Ναι	S6229

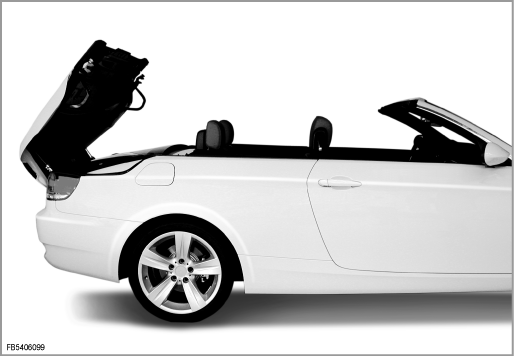

4. Τα κελύφη οροφής διαμορφώνονται σε πακέτο και η Πίσω Μονάδα κλείνει

Αισθητήρας	Κατάσταση ενεργοποιημένη	Σύντομος χαρακτηρισμός
Αισθητήρας Χωλλ Πακέτο οροφής ανοικτό	Ναι	I01203
Αισθητήρας Χωλλ Πακέτο οροφής μαζεμένο	Όχι	I01204
Αισθητήρας Χωλλ Κελύφη οροφής μερικώς κλειστά	Όχι	I01205
Αισθητήρας Χωλλ Κελύφη οροφής μερικώς ανοικτά	Ναι	I01206
Μικροδιακόπτης Πλαίσιο παρμπρίζ κλειδωμένο	Όχι	I01200
Μικροδιακόπτης Πλαίσιο παρμπρίζ ξεκλείδωτο	Ναι	I01201
Αισθητήρας Πίσω Μονάδα κλειστή	Ναι	I01207
Αισθητήρας Χωλλ Πίσω Μονάδα ανοικτή	Όχι	I01199
Αισθητήρας Χωλλ Πίσω Μονάδα γρήγορο κλείσιμο	Ναι	I01201
Μικροδιακόπτης Δεξιό κούμπωμα κλειδωμένο	Όχι	I01202
Αισθητήρας Χωλλ Κούμπωμα δεξιά ανοικτό	Ναι	I01208
Μικροδιακόπτης Αριστερό κούμπωμα κλειδωμένο	Όχι	I01197
Μικροδιακόπτης Προσέγγιση πλαισίου παρμπρίζ	Όχι	S141
Αισθητήρας Χωλλ για διαχωρισμό χώρου αποσκευών	Ναι	S6229

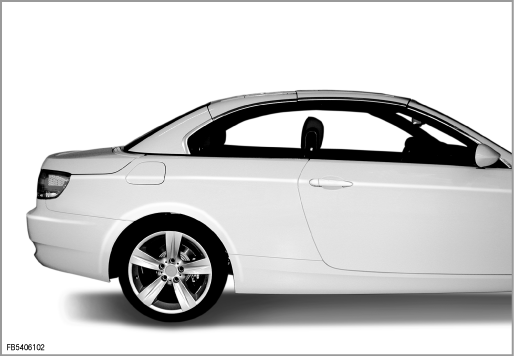

5. Η σκληρή οροφή κλείνει

Αισθητήρας	Κατάσταση ενεργοποιημένη	Σύντομος χαρακτηρισμός
Αισθητήρας Χωλλ Πακέτο οροφής ανοικτό	Ναι	I01203
Αισθητήρας Χωλλ Πακέτο οροφής μαζεμένο	Όχι	I01204
Αισθητήρας Χωλλ Κελύφη οροφής μερικώς κλειστά	Ναι	I01205
Αισθητήρας Χωλλ Κελύφη οροφής μερικώς ανοικτά	Όχι	I01206
Μικροδιακόπτης Πλαίσιο παρμπρίζ κλειδωμένο	Ναι	I01200
Μικροδιακόπτης Πλαίσιο παρμπρίζ ξεκλείδωτο	Όχι	I01201
Αισθητήρας Πίσω Μονάδα κλειστή	Ναι	I01207
Αισθητήρας Χωλλ Πίσω Μονάδα ανοικτή	Όχι	I01199
Αισθητήρας Χωλλ Πίσω Μονάδα γρήγορο κλείσιμο	Ναι	I01201
Μικροδιακόπτης Δεξιό κούμπωμα κλειδωμένο	Ναι	I01202
Αισθητήρας Χωλλ Κούμπωμα δεξιά ανοικτό	Όχι	I01208
Μικροδιακόπτης Αριστερό κούμπωμα κλειδωμένο	Ναι	I01197
Μικροδιακόπτης Προσέγγιση πλαισίου παρμπρίζ	Ναι	S141
Αισθητήρας Χωλλ για διαχωρισμό χώρου αποσκευών	Ναι	S6229
