Ρύθμιση βάσης πλαισίου παρμπρίζ

Οδηγία επισκευής για την ρύθμιση πλαισίου παρμπρίζ

Ο αρμός ανάμεσα στο πλαίσιο παρμπρίζ και το κέλυφος οροφής εμπρός δεν είναι ομοιόμορφος, Η διάσταση αρμού δεν είναι εντάξει ή το κέλυφος οροφής εμπρός χτυπά δυνατά στο πλαίσιο παρμπρίζ.

Έλεγχος διάστασης αρμού ανάμεσα στο πλαίσιο παρμπρίζ και του κελύφους οροφής εμπρός.

Ελέγξτε τη διάσταση αρμού όπως φαίνεται στην εικόνα 1.

Αν η διάσταση αρμού δεν είναι εντάξει, μπορεί να ρυθμιστεί μέσω της βάσης.

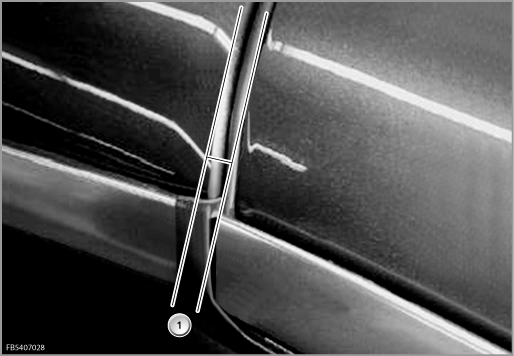

Εικόνα 1

Η διάσταση αρμού (1) πρέπει να είναι 5,0 mm +/- 1 mm.

Ρύθμιση διάστασης αρμού μέσω της βάσης

1. Ανοίξτε ελαφρά την οροφή.

2. Ελέγξτε τη θέση του πείρου κεντραρίσματος πάνω από τις βάσεις. Βλέπε εικόνα 2.

3. Ξεκουμπώστε το εσωτερικό φως και ξεσφίξτε τις βίδες torx.
   Σημαντική Οδηγία:
   Να ξεσφίγγετε κάθε φορά μία βάση, όχι και τις δύο πλευρές ταυτόχρονα!

4. Ρυθμίστε τη διάσταση αρμού μέσω της βάσης πλαισίου παρμπρίζ.

5. Εκτελέστε δοκιμή λειτουργίας.

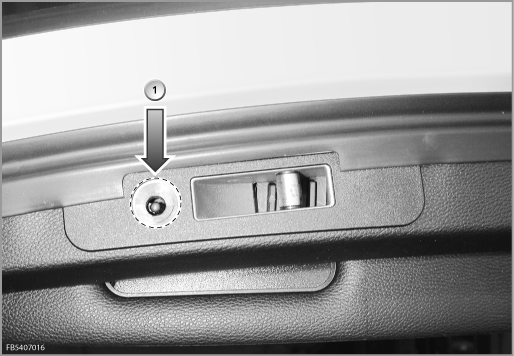

Εικόνα 2

Κατά τη ρύθμιση της βάσης προσέξτε, ώστε και οι δύο πείροι κεντραρίσματος να μην εγκαταλείψουν την περιοχή συγκράτησης (1) στη βάση.
