Ζημιά στην καλωδίωση της αναδιπλούμενης σκληρής οροφής

Οδηγία επισκευής για τη ζημιά στην καλωδίωση αναδιπλούμενη σκληρής οροφής

Όταν υπάρχει μια καταχώριση μνήμης βλαβών εξαιτίας βραχυκυκλώματος, ελέγξτε την καλωδίωση στις παρακάτω περιοχές.

1. Ζημιά στην καλωδίωση στην περιοχή του αισθητήρα Χωλλ μερικώς ανοικτών κελυφών οροφής

Ελέγξτε, αν το φις του αισθητήρα Χωλλ μερικών ανοικτών κελυφών οροφής είναι τοποθετημένο στη σωστή θέση. Αν το φις έχει τοποθετηθεί λάθος, ελέγξτε την καλωδίωση για ζημιά στην περιοχή του φις. Βλέπε εικόνα 1. Μετά την επιδιόρθωση του φις προσαρμόστε το στο πλάι του υδραυλικού κυλίνδρου. Βλέπε εικόνα 2.

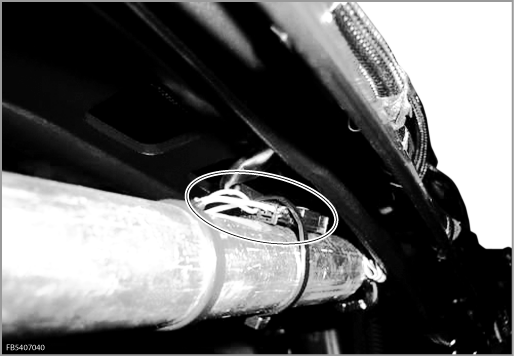

Εικόνα 1

Φις αισθητήρα Χωλλ μερικώς ανοικτών κελυφών οροφής λάθος τοποθετημένο.

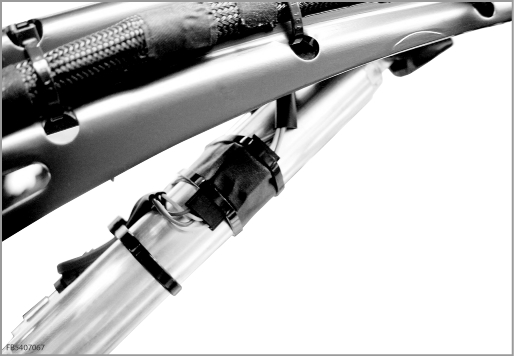

Εικόνα 2

Προσαρμόστε το φις αισθητήρα Χωλλ μερικώς ανοικτών κελυφών οροφής στο πλάι του κυλίνδρου.

2. Ζημιά καλωδίωσης στο σύστημα μοχλών της αναδιπλούμενης σκληρής οροφής

Μόνο για αυτοκίνητα κατασκευασμένα μέχρι εβδομάδα παραγωγής 24/2007.

Στην εικόνα 1 η καλωδίωση έχει γλιστρήσει σε μια θέση, όπου μπορεί να υποστεί ζημιά. Μετά την επιδιόρθωση της καλωδίωσης προσέξτε, ώστε να προσαρμοστεί η καλωδίωση μαζί με το δέσιμο καλωδίωσης προς τα κάτω.

Στην εικόνα 2 φαίνεται η καλωδίωση, όπως είναι τοποθετημένη από την εβδομάδα παραγωγής 24/2007.

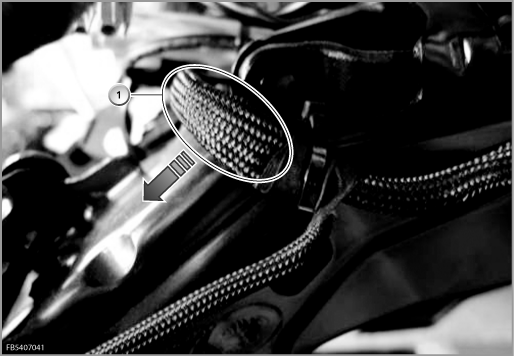

Εικόνα 1

Στην περιοχή (1) μπορεί να προκληθεί ζημιά στην καλωδίωση.

Μετά την επιδιόρθωση προσαρμόστε την καλωδίωση με το δέσιμο της καλωδίωσης προς τα κάτω προς τη φορά του βέλους.
Προσπαθήστε να προσαρμόσετε την καλωδίωση στη θέση όπως στα αυτοκίνητα από εβδομάδα παραγωγής 24/2007. Βλέπε εικόνα 2.

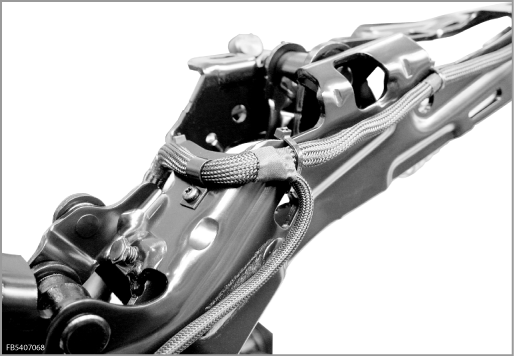

Εικόνα 2

Σε αυτοκίνητα από εβδομάδα παραγωγής 24/2007 η καλωδίωση προσαρμόζεται σε ένα περιλαίμιο.
