I diagrammi qui rappresentati si riferiscono esclusivamente agli interruttori dei fermi cintura con connettore a innesto a 4 poli. Questi interruttori possiedono un sensore di Hall a quattro fili con interfaccia di tensione.
Per la misurazione si deve utilizzare il cavo adattatore a 4 poli 61 6 032. Il cavo adattatore deve essere collegato con il connettore al fermo della cintura di sicurezza e al cablaggio. Il cavo multifunzione MFK1 va collegato al pin 1 (morsetto 31) e al pin 3 (conduttore alla centralina MRS) dell'adattatore. La regolazione dell'oscilloscopio ha luogo tramite il modulo di prova.

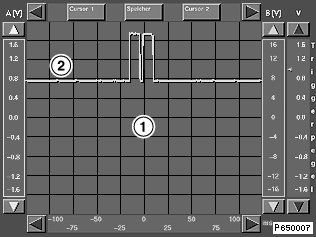

Figura 1: Cintura non inserita nel fermo cintura
1: Forma del segnale Segnale rettangolare
2: livello low circa 0,8 V

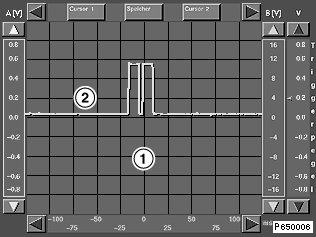

Figura 2: Cintura inserita nel fermo cintura
1: Forma del segnale Segnale rettangolare
2: livello low 0 V

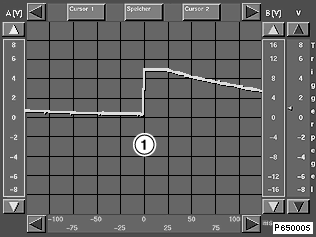

Figura 3: Interruzione
Fermo cintura staccato o linea interrotta
1: Forma del segnale Denti di sega
