Il modulo radiosegnale orario (Radio Clock Control Module) è una centralina inserita nella linea dell'antenna tra l'amplificatore dell'antenna e la radio. Esso si occupa di demodulare ed amplificare il segnale orario ricevuto dall'antenna sul lunotto, di verificare i dati, di convertirli e quindi di trasmettere l'informazione allo strumento combinato sul K bus per correggere l'ora visualizzata sullo strumento stesso.
Per l'adattamento alle varie emittenti di segnali orari, sono disponibili due varianti hardware:
Lo strumento combinato dispone di un orologio che funziona indipendentemente dal modulo radiosegnale orario. Le funzioni di impostazione della data, delle ore e dei minuti, così come la commutazione dalla visualizzazione a 12 ore su quella a 24 ore, sono comunque disponibili.
Il segnale orario ricevuto dal modulo radiosegnale orario è utilizzato per correggere l'ora indicata sullo strumento combinato. Inoltre viene effettuato il passaggio automatico da ora legale a ora solare.
La regolazione di fusi orari diversi da quello tedesco/britannico può essere comunque eseguita manualmente correggendo il valore delle ore visualizzate. La correzione viene mantenuta anche quando si riceve un segnale orario.
Quando il morsetto R è inserito, il sistema valuta continuamente il segnale radio. Se il segnale non è disturbato, l'ora viene trasmessa allo strumento combinato ogni 5 minuti.
Quando il morsetto R è disinserito, l'ora del segnale radio viene trasmessa una volta al giorno.
Se l'orologio dello strumento combinato non indica l'ora (ad esempio in seguito allo scollegamento della batteria), esso acquisisce direttamente l'ora del segnale radio (ora e data) non appena viene ricevuto un segnale orario valido.
Se l'ora visualizzata differisce dal segnale orario di +/- 15 minuti, vengono corretti i minuti. Il valore visualizzato per le ore non viene corretto.
Se l'ora visualizzata differisce dal segnale orario di più di +/- 15 minuti, il sistema suppone che l'errore sia rilevante ed acquisisce l'intero orario del segnale (ore/minuti e data).
Il segnale orario è un segnale radio a onde lunghe. Esistono stazioni di radiodiffusione del segnale orario in Gran Bretagna ed in Germania.
Le figure seguenti illustrano le condizioni di ricezione di entrambe le stazioni.
In generale vale quanto segue:
Occorre inoltre considerare che:

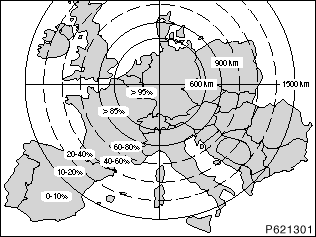

La figura sopra riportata illustra le condizioni di ricezione per la variante 1 (77,5 kHz).

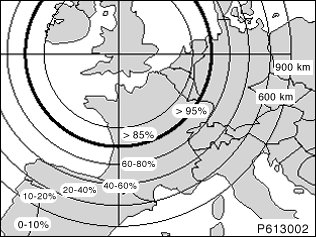

La figura sopra riportata illustra le condizioni di ricezione per la variante 2 (60 kHz).
Ricezione |
Intensità di campo |
> 90 % |
> 10 |
85 % - 90 % |
9 |
75 % - 85 % |
8 |
60 % - 75 % |
7 |
50 % - 60 % |
6 |
10 % - 50 % |
5 |
L'intensità di campo può essere verificata con la diagnostica.
