Diagrammi comparativi EWS - Misurazione con oscilloscopio

Prova della linea di trasmissione dati da EWS alla centralina DME/DDE

Misurazione con oscilloscopio con la Tecnica di Misurazione del sistema DIS

Procedere come segue:

• Montare l'adattatore di prova tra la centralina DME/DDE ed il cablaggio del veicolo.
  Procedere come indicato allo schema elettrico.
  Per M73, EWS2 oppure EWS 3.2: DME1 in M73, EWS 3.3: eseguire la prova prima per DME1 e poi per DME2.


• Eseguire la misurazione con oscilloscopio tra il morsetto 31 (centralina) e la linea di trasmissione dati di EWS.

• Cavo di misura: MFK1

• Canale di misura: canale A

• Campo di misurazione: +/-20V

• Forma di tensione: =

• Campo di frequenza: 40 Hz

• Morsetto 15 INSERITO


Importante

Durante la misurazione la centralina DME/DDE deve essere collegata.

Di seguito è riportato il diagramma di una misurazione eseguita con l'oscilloscopio su una linea di trasmissione dati sulla quale il segnale EWS viene trasmesso senza errori:

Segnale i.o.

Va sottolineato che il risultato "O.K." si riferisce esclusivamente alla linea di trasmissione dati ed alla forma del segnale e non è in grado di indicare se il codice trasmesso è corretto.

Qualora non fosse comunque possibile avviare il motore:

EWS 2, EWS 3.2: eseguire il confronto dei dati tra EWS e DME/DDE.

EWS 3.3: eseguire la compensazione tra EWS e DME/DDE.

Segnale NON i.o.

Il segnale sopra citato indica un'anomalia della centralina DME/DDE.

Proseguire la ricerca del guasto con il programma di diagnostica DME/DDE utilizzando il sintomo di anomalia "Il motore non si avvia". Eseguire i moduli di prova offerti dal sistema.

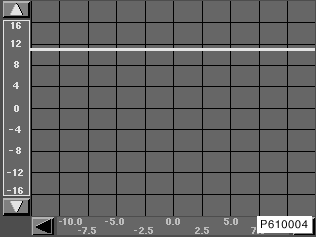

Segnale NON O.K.

• Tensione = circa U Batt.:
  Controllare la linea ed eventualmente ripararla. Se la linea è in ordine: proseguire la localizzazione difetti nella DME/DDE

• U = U batt. - 1 V (ca. 1 V inferiore alla U batt.)
  Le centraline e la linea sono O.K. Assicurarsi con le interrogazioni di diagnostica che la centralina EWS sia collegata.

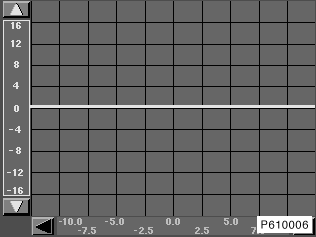

Segnale NON i.o.

Il segnale sopra raffigurato indica un cortocircuito verso massa o un'interruzione della linea. Verificare la linea di trasmissione dati da EWS a DME/DDE e, se necessario, ripararla. Se la linea di trasmissione dati è O.K., sostituire la centralina EWS.
