Attivazione analogica riscaldamento autonomo/addizionale
L'attivazione analogica viene realizzata mediante un positivo inserito nel connettore X764 pin 1 sul riscaldamento addizionale.
Durante la preprogrammazione o il funzionamento diretto mediante monitor di bordo o display multifunzione nell'elettronica della strumento combinato viene inviato il telegramma Riscaldamento autonomo. La richiesta RISCALD. AUTONOMO INS. viene trasmessa attraverso il bus K alla centralina del riscaldamento/condizionatore. La centralina del riscaldamento/climatizzazione fornisce la tensioneattraverso la linea di attivazione al riscaldamento autonomo/addizionale. Ora il riscaldamento autonomo/addizionale si attiva e fornisce la tensione attraverso la linea di risposta alla centralina del riscaldamento/climatizzazione. Se il segnale di conferma non viene riconosciuto entro 5 secondi dalla centralina del riscaldamento/climatizzazione, l'attivazione viene interrotta.
Quando si vuole accendere il riscaldamento addizionale, la richiesta RISCALD. ADDIZ. INS. viene trasmessa dalla centralina del riscaldamento/climatizzazione al riscaldamento autonomo/addizionale. La centralina del riscaldamento/climatizzazione fornisce la tensioneattraverso la linea di attivazione al riscaldamento autonomo/addizionale. Ora si accende il riscaldamento autonomo/addizionale.
Con il telestart le onde radio vengono inviate dal trasmettitore tramite il lunotto al circuito di blocco nel montante posteriore, dove il segnale di alta frequenza viene trasformato in segnale a bassa frequenza. Esso viene poi inviato al ricevitore telestart, che invia tensione al riscaldamento autonomo/addizionale. Ora il riscaldamento si attiva e fornisce la tensione tramite la linea di risposta alla centralina del riscaldamento/climatizzazione, che allora commuta nella modalità del riscaldamento autonomo.
In caso di disinserimento o di decorso dei termini, viene trasmesso un telegramma per la richiesta Riscaldamento autonomo DIS. tramite il bus Informazioni all'Elettronica dello strumento combinato e poi tramite il bus K alla centralina del riscaldamento/climatizzazione. La centralina preleva la tensione sulla linea di attivazione tramite il ricevitore telestart verso il riscaldamento autonomo/addizionale . Ora il riscaldamento autonomo/addizionale si disattiva e fa scendere la tensione sulla linea di risposta verso la centralina del riscaldamento/climatizzazione sotto 3 Volt. Il riscaldamento autonomo/addizionale commuta allora nella modalità Disattivazione .

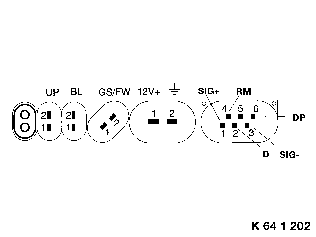

Schema dei connettori del riscaldamento addizionale
