Test dei sensori del sistema di navigazione

L'indicazione compare sul display a cristalli liquidi.

Per accedere al test dei sensori procedere come segue:

Selezione - Menu principale
Selezione - Impostazioni
Nella maschera Impostazioni premere il tasto MENU per più di 8 secondi.
Selezionare il test sensori

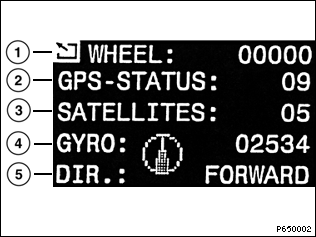

Subito dopo sul display compare la seguente videata:

1 Sensore ruota, numero di impulsi al minuto del sensore di giri ruota sinistra e destra
A partire dall'interruzione della produzione 99 viene visualizzata soltanto la ruota sinistra. Il cavo del segnale del sensore di giri che collegava la ruota destra al computer di navigazione è stato soppresso. Se si utilizza il nuovo software operativo su una vettura di data anteriore, viene comunque visualizzato soltanto il segnale del sensore di giri sinistro.
(Nelle serie E46 e E52 viene utilizzato soltanto il segnale della ruota posteriore sinistra).
2 Stato del GPS
3 Numero di satelliti ricevuti al momento dal GPS
4 Freccia di direzione; tensione in mV fornita dal giroscopio
5 Direzione di marcia avanti / indietro

Test funzionale

Selezione del test sensori
Far compiere alla vettura alcuni cerchi di piccolo diametro all'aperto e senza interruzioni.
Osservare i dati visualizzati per il test dei sensori.

Visualizzazione	Valore nominale	Se il valore non è corretto, eseguire la seguente prova
1	Durante la marcia (da ca. 5 km/h): > 0	Sensore di velocità ruota
2	Con vista libera verso l'alto: 11 o 12	GPS
3	Con vista libera verso l'alto: > 3	GPS
4	In sterzata la freccia di direzione si allontana sensibilmente dalla posizione zero Da ferma e durante la marcia in rettilineo:2500 mV+/-400 mV; durante la svolta: al di fuori del campo sopra indicato.	Se il valore rilevato non è corretto: sostituire il computer di navigazione.
5	A retromarcia inserita <BACKWARD>	Retromarcia

Significato dello stato GPS

Visualizzazione	Stato del GPS	Significato
00	Nessuna ricezione GPS	GPS non funzionante
01	Difetto di comunicazione	Ricevitore GPS computer navigazione
02	Guasto ricevitore	Ricevitore / antenna GPS
03	Nessun almanacco	Non ci sono ancora dati memorizzati dal satellite
04	Ricerca satelliti	GPS cerca satelliti
05	1 satellite trovato	Posizionamento con GPS impossibile
06	2 satelliti trovati	Posizionamento con GPS impossibile
07	3 satelliti trovati	Posizionamento 2D possibile
08	4 satelliti trovati	Posizionamento 2D o 3D possibile
09	5 satelliti trovati	Posizionamento 2D o 3D possibile
10	6 satelliti trovati	Posizionamento 2D o 3D possibile
11	Posizione 2D determinata	Longitudine e latitudine determinate (funzione navigazione possibile).
12	Posizione 3D determinata	Longitudine, latitudine e altitudine determinate (posizionamento più preciso possibile).

Punto 03: Dopo aver applicato la tensione di alimentazione mors. 30, mors. R e il contatto satellite, il ricevitore GPS raccoglie e memorizza i dati dei satelliti. Se questi dati mancano, per es. perché la batteria o il ricevitore GPS sono scollegati, la vettura deve essere messa all'aperto, con vista libera verso l'alto e mors. R inserito (ca. 15 minuti).
