Attivazione analogica riscaldamento addizionale
L'attivazione analogica viene realizzata mediante una massa collegata al connettore X764 pin 3 sul riscaldamento addizionale.
La richiesta RISCALD. ADDIZ. INS. viene trasmesso dalla centralina del riscaldamento/climatizzazione tramite il bus K al riscaldamento addizionale. Ora il riscaldamento addizionale si attiva e fornisce un segnale di conferma tramite il bus K alla centralina del riscaldamento/climatizzazione. Se il segnale di conferma non viene riconosciuto in pochi secondi dalla centralina del riscaldamento/climatizzazione, l'attivazione viene interrotta.

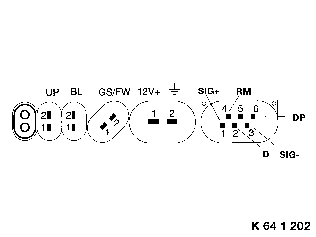

Schema dei connettori del riscaldamento addizionale
