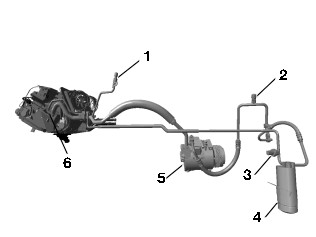

Circuito raffreddamento E52

1

Raccordo climatizzatore lato mandata

Vano motore davanti al lato destro del cruscotto

2

Raccordo climatizzatore lato aspirazione

Vano motore dietro al proiettore destro

3

Sensore di pressione del circuito di raffreddamento

Tubo di aspirazione tra il tubo doppio e l'essiccatore

4

Essiccatore

Vano motore dietro al proiettore destro

5

Compressore del climatizzatore

Vano motore anteriore destro sul basamento

6

Riscaldatore con valvola di espansione ed evaporatore

Vano interno sotto alla plancia portastrumenti
