Misurare il gioco degli snodi di guida ruota

Per evitare riparazioni inutili o scorrette nella zona dell'assale anteriore prestare tassativamente attenzione alle seguenti avvertenze per il controllo degli snodi di guida ruota!

Apparecchio di misura

Prima di sostituire gli snodi di guida ruota occorre sempre controllare il gioco degli snodi con l'apparecchio elettronico di misurazione gioco assiale. Gli snodi possono essere sostituiti solo se necessario in virtù dei risultati della misurazione.

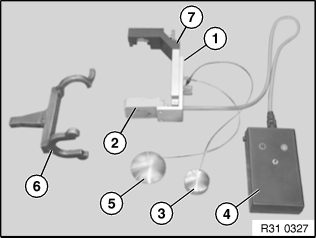

1. Elemento scorrevole (31 1 061)

2. Elettronica di misurazione (31 1 062)

3. Supporto magnetico per vetture delle Serie E46 e E85 (31 1 063)

4. Elettronica di valutazione (31 1 064)

5. Supporto magnetico per vetture delle Serie E53 ed E83 (31 1 065)

6. Chiave a gancio (31 1 066)

7. Staffa di misura (31 1 067)


Avvertenze di collegamento e istruzioni d'uso

Montare il dispositivo di controllo nella vettura in base alle Istruzioni per le riparazioni e registrarlo. Eseguire la misurazione in base alle prescrizioni delle Istruzioni per le riparazioni.

Istruzioni per le riparazioni: TIS 31 12 023 Misurare il gioco degli snodi di guida ruota

Breve descrizione

1. Applicare il supporto magnetico (5) sul coperchio della scatola (E53/E83) o il supporto (3) sul corpo (E46/E85) del braccio trasversale.
   Attenzione: prestare attenzione al corretto posizionamento del supporto magnetico nel braccio trasversale!

2. Applicare la staffa di misura (7) (con l'elemento scorrevole (1) e l'elettronica di misurazione (2)) sul perno filettato dello snodo e avvitare a fondo
   Attenzione: la staffa di misura non deve toccare il braccio trasversale!

3. Premere il tasto dell'elettronica di valutazione (4). L'apparecchio esegue un'autodiagnosi. Dapprima lampeggiano entrambi i LED, successivamente si accende ininterrottamente il LED rosso.

4. Spingere verso l'alto l'elettronica di misurazione (2) con l'elemento scorrevole (1), fino all'accensione del LED verde e successivamente fissarla con una vite di serraggio.
   La distanza tra elettronica di misurazione (2) e supporto magnetico deve essere ora di circa 5 - 7 mm.

5. Premere il tasto dell'elettronica di valutazione (4) per 2 secondi, finché il LED verde non lampeggia. L'apparecchio è ora tarato e pronto alla misurazione.

6. Montare la chiave a gancio (6) sulla chiave dinamometrica. Sulla chiave dinamometrica registrare 60 Nm.
   Controllare lo snodo di guida ruota. Vedere Istruzioni per le riparazioni TIS 31 12 023.

7. Riposizionare la chiave a gancio ed eseguire un 2° controllo. Vedere Istruzioni per le riparazioni TIS 31 12 023.

8. Se in uno dei due controlli il LED rosso sull'elettronica di valutazione (4) lampeggia, occorre sostituire lo snodo.
   Se in entrambi i controlli lampeggia il LED verde, lo snodo è in ordine e non deve essere sostituito!
