Quando sul sedile passeggero viene montato un seggiolino per bambini, è necessari disattivare gli airbag passeggero. Nelle vetture EU la disattivazione avviene tramite un interruttore airbag. Nelle vetture USA la disattivazione avviene automaticamente, tramite il riconoscimento occupazione sedile.
La spia di controllo è attivata e si accende quando gli airbag passeggero sono disattivati. La spia di controllo viene sorvegliata dalla centralina Airbag. Se si riscontra un'anomalia nell'alimentazione della tensione o della lampadina, viene registrato un difetto nella memoria difetti della centralina Airbag e attivata la spia airbag nella strumentazione!
L'interruttore degli airbag può essere azionato solo a vettura ferma e porta aperta con l'aiuto della chiave d'accensione.
L'interruttore degli airbag

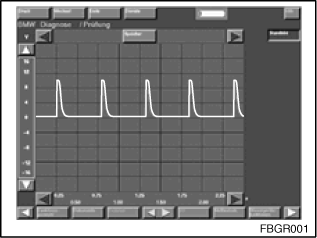

L'interruttore di disinserimento dell'airbag passeggero viene alimentato dalla centralina Airbag con tensione cadenzata. Di seguito è illustrato l'andamento della tensione rilevato nella centralina airbag con tensione regolare. Per rilevare la tensione il cavo adattatore non deve essere collegato con l'interruttore di disinserimento dell'airbag lato passeggero!
lllustrazione comparativa per la rilevazione con oscilloscopio
Avvertenza:
Qualsiasi lavoro sull'airbag deve essere effettuato soltanto quando la batteria è scollegata!Inserire e disinserire centralina airbag, sensori e cartucce gasogene soltanto quando la batteria è scollegata!La centralina airbag contiene dati specifici della vettura e deve essere codificata prima della messa in funzione!È vietato rimuoverla e montarla in altre vetture!
