Schema funzionale di sistema

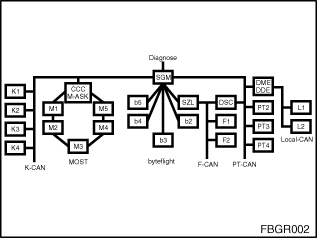

Il seguente schema a blocchi fornisce una panoramica sulle centraline e i sistemi bus inseriti nella vettura.

• CCC (Car Communication Computer) o M-ASK (Multi Audiosystem Controller)

  • Gateway K-CAN <> MOST

• SGM (modulo di sicurezza e gateway)

  • Gateway K-CAN <> PT-CAN <> byteflight

• SZL (unità di comando nel piantone sterzo)

  • Centralina con collegamento a byteflight e F-CAN

• DSC (Controllo Dinamico Stabilità)

  • Centralina con collegamento a F-CAN e PT-CAN

• DME (elettronica digitale motore) o DDE (elettronica digitale diesel)

  • Centralina con collegamento a PT-CAN e Local-CAN

• K1 ... Kn: centraline di comando sul K-CAN

• M1 ... Mn: centraline di comando sul MOST

• b1 ... bn: centraline di comando sul byteflight

• F1 ... Fn: centraline di comando sull'F-CAN

• PT1 ... PTn: centraline di comando sul CAN PT

• L1 ... Ln: centraline di comando sul Local-CAN
