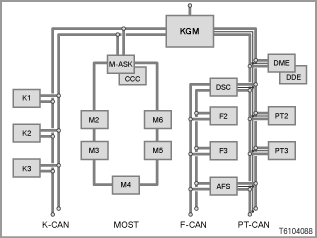

Schema funzionale di sistema

Il seguente schema a blocchi fornisce una panoramica sulle centraline e i sistemi bus inseriti nella vettura.

• KGM (modulo gateway carrozzeria)

  • Centralina di comando con collegamento al K-CAN, PT-CAN e cavo di diagnosi

• CCC (Car Communication Computer) o M-ASK (Multi Audiosystem Controller)

  • Centralina con collegamento al K-CAN e MOST

• DSC (Controllo Dinamico Stabilità)

  • Centralina con collegamento a F-CAN e PT-CAN

• AFS (sterzo attivo)

  • Centralina con collegamento a F-CAN e PT-CAN

• K1 ... Kn: centraline di comando sul K-CAN

• M1 ... Mn: centraline di comando sul MOST

• F1 ... Fn: centraline di comando sull'F-CAN

• PT1 ... PTn: centraline di comando sul CAN PT
