Diagrammi comparativi EWS - Misurazione con oscilloscopio

Importante

Durante la misurazione la centralina DME/DDE deve essere collegata.

P610003G

Figura 1: Segnale corretto.

Prestare attenzione che l'indicazione ”corretto” si riferisce solo al cavo dati ed alla forma del segnale. Non si può valutare se il codice trasmesso è giusto.

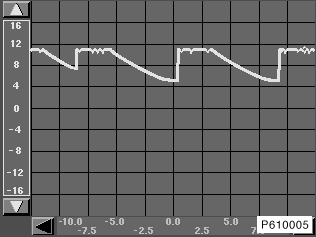

P610005G

Figura 2: Segnale NON CORRETTO.

Il segnale sopra citato indica un'anomalia della centralina DME/DDE.

P610004G

Figura 3: Segnale NON CORRETTO

Il suddetto segnale indica che l'EWS non è abilitato o che è presente un cortocircuito verso il positivo.

P610006G

Figura 4: Segnale NON CORRETTO

Il segnale sopra citato indica la presenza di un cortocircuito a massa o di un'interruzione della linea.
