Controllo con sensori del sistema di navigazione

Il controllo del sistema di navigazione mediante sensori si attua tramite un menu nascosto sul Control Display (CD). La visualizzazione di dati e segnali interni sul Control Display permette di controllare il sistema di navigazione nel corso di un giro di prova.

Richiamare il menu nascosto:

disinserire l'Autopilot.
Attivare la vista con freccia.
Disinserire il comando vocale.
Premere la voce menu Comando vocale ON/OFF per almeno 8 secondi, quindi rilasciare il pulsante.

Test dei sensori

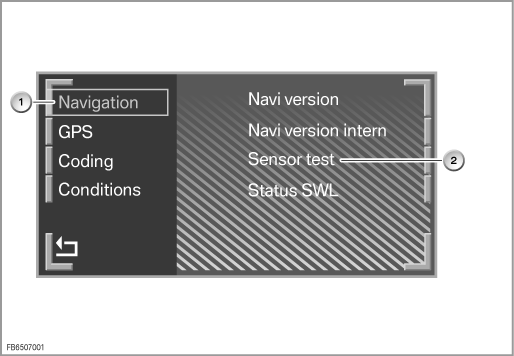

Indice	Spiegazione	Indice	Spiegazione
1	Voce menu Navigazione.	2	Voce menu Test sensori.

Selezionare la voce menu Navigazione, quindi Test sensori.

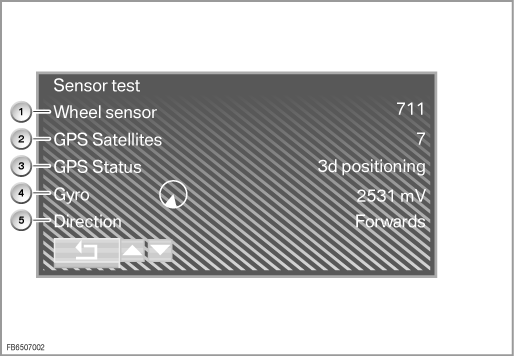

Indice	Spiegazione	Indice	Spiegazione
1	Segnale di velocità ruota ricevuto.	2	ricezione GPS: numero di satelliti ricevuti al momento.
3	Stato della ricezione GPS. Stati possibili: Posizionamento 3D o 2D, Segui satellite, Cerca satellite, Almanacco indisponibile o Errore.	4	Segnale del sensore di velocità di rotazione volante: freccia di direzione e tensione del sensore in mV.
5	Direzione di marcia: in avanti o indietro.

Con questa indicazione sul Control Display nel corso di un giro di prova si può controllare se si ricevono i segnali di velocità ruota, di velocità di rotazione volante e di ricezione GPS.

Controllo della ricezione GPS

Indice	Spiegazione	Indice	Spiegazione
1	Voce menu GPS.	2	Voce menu Stato ricezione GPS.
3	Voce menu Stato segnale GPS.

Selezionare la voce menu GPS e quindi Stato GPS.

Indice	Spiegazione	Indice	Spiegazione
1	Posizione corrente: gradi di latitudine GPS, gradi di longitudine e altitudine GPS.	2	Data GPS e ora ricevuta.

Selezionare Indietro e quindi le voci menu GPS e Stato segnale GPS.

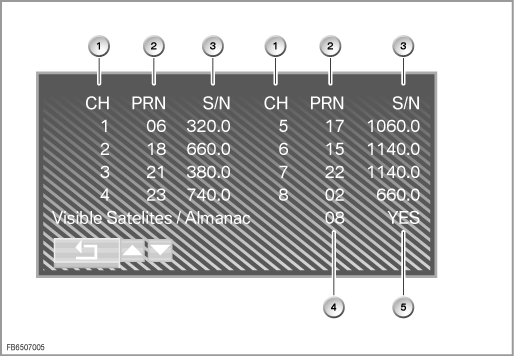

Indice	Spiegazione	Indice	Spiegazione
1	Numero di satelliti ricevuti (max 8).	2	Numero di identificazione del satellite ricevuto GPS.
3	Qualità del segnale GPS dei singoli satelliti.	4	Numero di satelliti ricevuti al momento.
5	Dati almanacco disponibili Si / No.

Altre voci menu

Nelle altre voci menu vengono visualizzati i dati interni del sistema di navigazione: ad es. la versione software, la variante di codifica, la tensione di alimentazione e la temperatura della centralina.
