Per accedere al test dei sensori procedere come segue:

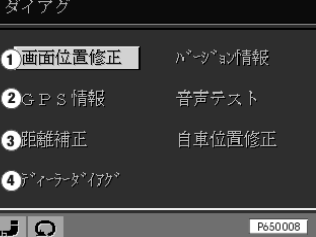

Maschera 1
1 |
Correzione del centro dello schermo |
2 |
Informazioni GPS |
3 |
Calibratura pneumatici |
4 |
Diagnosi VICS e GPS |

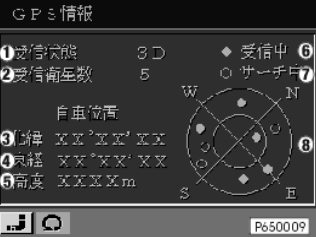

Maschera 2
1 |
Posizione rilevata (0D,2D,3D) |
2 |
Numero di satelliti al momento ricevuti dal GPS |
3 |
Gradi di longitudine |
4 |
Gradi di latitudine |
5 |
Altitudine |
6 |
Satelliti ricevuti (spiegazione di 8) |
7 |
Satelliti disponibili, ma non ricevuti (spiegazione di 8) |
8 |
Posizione e numero dei satelliti |

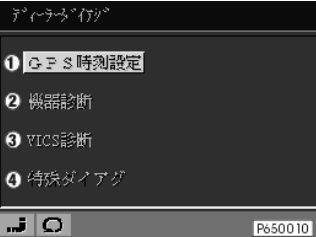

Maschera 3
1 |
Inizializzazione ora GPS (trasmette l'ora del BC al ricevitore GPS) |
2 |
Test RAM computer NAV, versione ROM |
3 |
Menu VICS |
4 |
Diagnosi speciale (maschera 5) |
Punto 1: dopo la sostituzione del ricevitore GPS è possibile abbreviare i tempi di inizializzazione trasmettendo al GPS l'ora del BC.

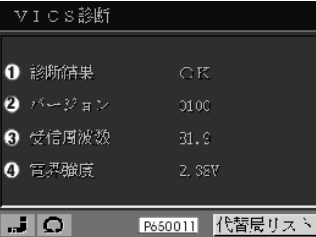

Maschera 4
1 |
Stato VICS |
2 |
Versione VICS |
3 |
Frequenza |
4 |
Livello di ricezione |

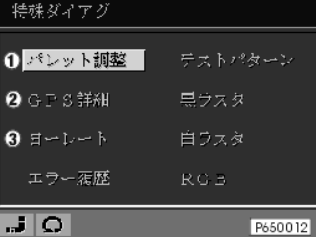

Maschera 5
1 |
Tavolozza colori |
2 |
Dati GPS |
3 |
Dati giroscopio (maschera 6) |

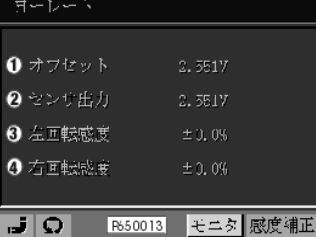

Maschera 6
1 |
|
2 |
Tensione giroscopio |
3 |
Valore correzione giroscopio |
4 |
Valore correzione giroscopio |
Vettura all'aperto con campo visivo libero verso l'alto
Visualizzazione maschera 2 |
Valore nominale |
Se il valore non è corretto: Eseguire il seguente controllo |
1 |
2D o 3D |
Modulo test GPS |
2 |
>3 |
Modulo test GPS |
3 |
Visualizzazione gradi di longitudine |
Modulo test GPS |
4 |
Visualizzazione gradi di latitudine |
Modulo test GPS |
5 |
Visualizzazione altitudine |
Modulo test GPS |
6 |
|
|
7 |
|
|
8 |
>3 satelliti |
Modulo test GPS |
Far compiere alla vettura alcuni cerchi di piccolo diametro all'aperto.
Fare attenzione alle variazioni di tensione del giroscopio!
Visualizzazione maschera 6 |
Valore nominale |
Se il valore non è corretto: Eseguire il seguente controllo |
1 |
|
|
2 |
A vettura ferma e durante la marcia rettilinea: 2500mV+/-500mV;in sterzata: al di fuori del campo sopra citato. |
Se il valore non è corretto: sostituire il calcolatore di navigazione; |
3 |
|
|
4 |
|
|
Solo con ricevitore VICS installato
Visualizzazione maschera 4 |
Valore nominale |
Se il valore non è corretto: Eseguire il seguente controllo |
1 |
OK |
Modulo test ricevitore VICS |
2 |
Numero di versione |
|
3 |
Frequenza |
Modulo test ricevitore VICS |
4 |
Livello di ricezione |
Modulo test ricevitore VICS |
per 3 e 4: Visualizzazione solo con ricezione VICS (solo nell'area provvista).
