Andamento del segnale rilevato
I seguenti andamenti del segnale possono discostarsi dai valori di tensione. L'andamento dovrebbe tuttavia coincidere nei punti contrassegnati.

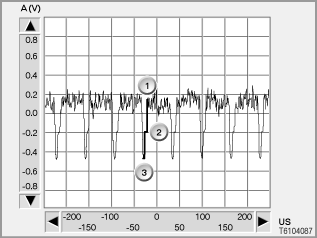

Nel segnale FBAS l'informazione dei colori rosso, verde e blu viene trasmessa con un solo cavo. L'andamento del segnale presenta tre punti importanti, indipendenti dall'immagine trasmessa al momento. Per tale motivo questi punti sono utilizzati per la misurazione
Per la misurazione occorre tenere conto delle seguenti differenze di tensione.
Differenza |
Con adattatore |
Senza adattatore |
|---|---|---|
Punto 1, punto 2 |
0,4 V |
0,8 V |
Punto 2, punto 3 |
0,3 V |
0,6 V |
Nel segnale RGB l'informazione video viene trasmessa separatamente per colore, tramite tre cavi. Rosso, verde e blu. La sincronizzazione del segnale RGB รจ realizzata tramite il segnale verde. L'andamento del segnale presenta punti che non dipendono dall'immagine rappresentata. Questi punti vengono utilizzati per la misurazione.
Per la misurazione occorre tenere conto delle seguenti differenze di tensione.
Differenza |
Con adattatore |
Senza adattatore |
|---|---|---|
Punto 1, punto 2 |
0,3 V |
0,6 V |
Punto 2, punto 3 |
0,4 V |
0,8 V |
Nella misurazione senza adattatore viene disinnestata la seconda centralina (SG2). Circuito superiore. Con questa misurazione il livello del segnale viene rilevato solo tramite la resistenza R. Per tale motivo, in caso di misurazione senza adattatore si ottiene un livello di segnale doppio.
Nella misurazione con adattatore la seconda centralina (SG2) rimane innestata. Il livello del segnale viene misurato tramite il circuito in parallelo delle resistenze R e R2. Circuito inferiore.
