Registrazione dei sensori ACC/LRR

La registrazione dei sensori ACC o a lungo raggio (LRR = Long Range Radar) è necessaria quando:

• in memoria è registrato un difetto di messa a punto

• si è montato o smontato il sensore

• è stato montato un nuovo sensore


Presupposti

La regolazione del sensore deve essere effettuata in una postazione specifica, con un pattino di guida fissato saldamente al suolo.

La registrazione del sensore deve essere effettuata soltanto con attrezzi speciali e strumenti approvati da BMW.

Tutti gli strumenti di prova devono essere in uno stato perfetto e non presentare danni.

È necessario verificare che il pattino di guida e la zona adiacente siano puliti e privi di corpi estranei.

Avvertenze per la registrazione

La funzione del sistema dipende fortemente da una regolazione di precisione del sensore ACC. Perciò la regolazione deve essere effettuata con la massima accuratezza, rispettando le istruzioni contenute nel modulo di test.

Rispettare i seguenti punti:

• la vettura non deve presentare danni in prossimità del sensore ACC/LRR.

• Il supporto del sensore non deve essere deformato.

• Il sensore deve essere fissato in maniera salda sul supporto.

• Prima di iniziare la procedura di regolazione, collegare il caricabatterie e il terminale di diagnosi.

• Controllare la pressione dei pneumatici e all'occorrenza correggerla.

• Tirare il freno di stazionamento.

• Prestare attenzione che la vettura sia soggetta ad un carico distribuito in modo uniforme.

• Togliere i cappucci dei cerchi.

• Nell'applicare il dispositivo di bloccaggio rapido prestare attenzione che tutti gli elementi elettromagnetici aderiscano correttamente alle viti della ruota.

• Durante la procedura di registrazione non appoggiarsi alla vettura.

• Non guardare direttamente la fonte laser!


Viti di registro

La registrazione del sensore ACC/LRR si effettua mediante due viti.

Sensore ACC2

1: Vite in alto a sinistra per la registrazione in senso verticale

2: Vite in basso a destra per la registrazione in senso orizzontale

3: Supporto fisso

Sensore a lungo raggio (Long Range Radar)

1: Vite in basso a sinistra per la registrazione in senso orizzontale

2: Vite in alto a destra per la registrazione in senso verticale

3: Supporto fisso

Senso e angolo di rotazione

Nella registrazione del sensore nel modulo di test vengono indicati il senso e l'angolo di rotazione. Questi valori valgono soltanto per un settore limitato (settore lineare) vicino al corretto valore della registrazione. Se a causa dei valori indicati nel modulo di test l'avvicinamento rapido (ca. 7 loop di correzione) al valore nominale non fosse possibile, ciò significa che il sensore è al di fuori del settore lineare. In questo caso smontare il sensore ed effettuare una registrazione approssimativa.

Avvertenza: i valori per la registrazione approssimativa li trovate nel documento supporto alla funzione assistenza nel capitolo ”Sensori radar usati”.

Avvertenze per la registrazione del dispositivo di misura

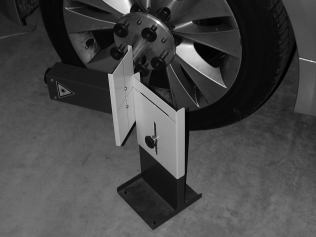

Regolazione della mascherina fessurata

Posizionare di precisione verticalmente la mascherina fessurata e il corpo del puntatore laser. Regolare l'altezza della mascherina in modo che la luce del laser filtri esattamente attraverso la mascherina.

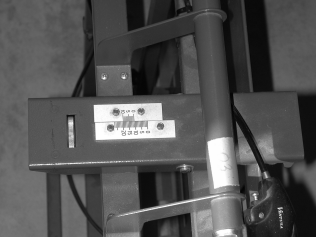

Regolazione verticale del retrovisore

Scala e rotella zigrinata per la regolazione verticale.

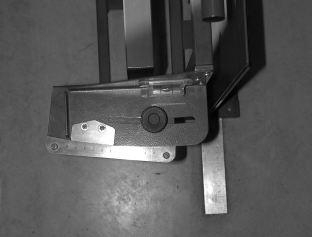

Regolazione orizzontale del retrovisore

Scala e vite di fissaggio per la regolazione orizzontale.

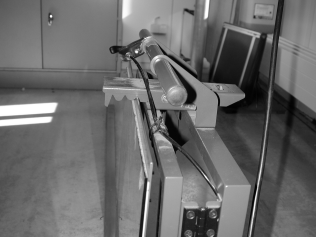

Dispositivo di ribaltamento retrovisore

Dispositivo di ribaltamento in avanti e indietro del retrovisore. La figura illustra il retrovisore in posizione ”arretrata” (retrovisore allontanato dalla vettura).
