Test dei sensori del sistema di navigazione Professional NAV 01

La visualizzazione avviene sul Control Display (CD).

Richiamo del Test dei sensori:

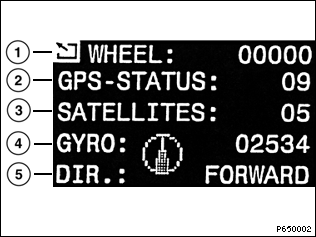

Subito dopo sul display compare la seguente videata:

Sensore di giri ruota: numero di impulsi del sensore di giri ruota per minuto, ruota sinistra.
Stato GPS (Global Positioning System)
numero di satelliti che al momento sono ricevuti dal ricevitore GPS
Freccia di direzione; tensione fornita dal giroscopio in mV
Direzione di marcia avanti / indietro

Controllo di funzionamento

nel menu selezionare ”Test dei sensori”
Far compiere alla vettura alcuni cerchi di piccolo diametro all'aperto e senza interruzioni.
Osservare la visualizzazione del Test sensori

Visualizzazione	Valore nominale	se non in ordine: effettuare la seguente prova
1	durante la marcia (da ca. 5 km/h): > 0	Sensore di giri ruota
2	Con vista libera verso l'alto: 11 o 12	GPS
3	Con vista libera verso l'alto: > 3	GPS
4	In sterzata la freccia di direzione si allontana sensibilmente dalla posizione zero Da ferma e durante la marcia in rettilineo 2500mV +/- 400mV; durante la svolta al di fuori del campo sopra indicato.	Se il valore rilevato non è corretto: sostituire il computer di navigazione.
5	A retromarcia inserita <BACKWARD>	Retromarcia

Visualizzazione	Stato del GPS	Significato
00	Nessuna ricezione GPS	GPS non funzionante
01	Difetto di comunicazione	Ricevitore GPS del computer di navigazione
02	Errore di ricevimento	Ricevitore / antenna GPS
03	Nessun almanacco	Il computer di navigazione non ha ancora memorizzato dati dai satelliti.
04	Ricerca satelliti	GPS cerca satelliti
05	1 satellite trovato	Posizionamento con GPS impossibile
06	2 satelliti trovati	Posizionamento con GPS impossibile
07	3 satelliti trovati	Posizionamento 2D possibile
08	4 satelliti trovati	Posizionamento 2D o 3D possibile
09	5 satelliti trovati	Posizionamento 2D o 3D possibile
10	6 satelliti trovati	Posizionamento 2D o 3D possibile
11	Posizione 2D determinata	Longitudine e latitudine determinate (funzione navigazione possibile).
12	Posizione 3D determinata	Longitudine, latitudine e altitudine determinate (posizionamento più preciso possibile).

Punto 03: Nel ricevitore GPS vengono raccolti e memorizzati i dati forniti dai satelliti, se sono rispettate le seguenti condizioni:

Avvertenza: Si possono perdere i dati se si stacca dal morsetto la batteria o il ricevitore GPS.

In questo caso, collegare di nuovo la batteria oppure il ricevitore GPS e poi
