Tutti i valori riportati nelle maschere dell'oscilloscopio sono valori di riferimento e possono differire a seconda del contenuto della maschera!

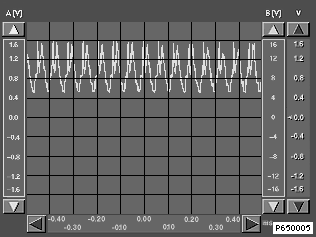

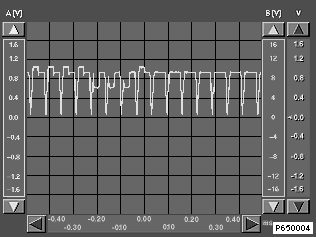

Segnali video R G B (rosso, verde, blu)
Segnale |
Navigazione |
Control Display |
R |
Pin 3 R_1 |
Pin 1 R_1 |
G |
Pin 4 G_1 |
Pin 2 G_1 |
B |
Pin 5 B_1 |
Pin 3 B_1 |

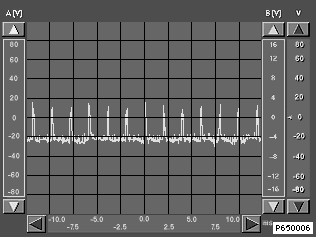

Segnali video in modalità TV
Massa Control Display < Valutare solo il campo di tensione! >
Navigazione |
Control Display |
pin 13 |
pin 6 |
