Prova ottica del bus MOST

La rete MOST (Media Oriented Systems Transport) realizza un traffico dati tra le centraline tramite una struttura ad anello. La trasmissione dei segnali viene realizzata con una tecnica a fibre ottiche. La trasmissione nell'anello avviene solo in una direzione. I messaggi possono essere trasmessi nell'anello MOST solo se l'anello è chiuso e funzionante. In presenza di un difetto nell'anello MOST, è ancora possibile comunicare soltanto con l'Headunit. Ciò è possibile perché la centralina è collegata direttamente al bus dati CAN K. Ogni centralina MOST dispone di un'unità comprendente un modulo trasmittente (transmitter) e un modulo ricevente (receiver) per collegarsi al bus MOST. In questa unità sono integrati un diodo trasmittente e un diodo ricevente. Con il sistema ottico di controllo e programmazione è possibile controllare il transmitter e il receiver di una centralina.

In caso di interruzione dell'anello (guasto tra due centraline) si possono presentare i seguenti tipi di difetti:

• Alimentazione di tensione della centralina trasmittente guasta

• Difetto interno della centralina trasmittente

• Transmitter della centralina trasmittente guasta

• Alimentazione di tensione della centralina ricevente guasta

• Difetto interno della centralina ricevente

• Receiver della centralina ricevente guasta

• Conduttore a fibre ottiche tra centralina trasmittente e centralina ricevente guasto


Questi guasti possono anche presentarsi in combinazione. Per prima cosa occorre individuare tra quali centraline si è verificata l'interruzione. Questo si esegue con l'ausilio della diagnosi di interruzione anello. Per localizzare il difetto, occorre controllare nel collegamento alla diagnosi interruzione anello l'alimentazione della tensione. Se l'alimentazione di tensione è corretta, allora il guasto può essere identificato soltanto con l'ausilio della prova ottica. Il programma di test per la prova ottica sul bus MOST (o la diagnosi di interruzione anello) si trova sotto le selezione funzioni: carrozzeria, funzioni bus, funzioni MOST e prova ottica (o diagnosi di interruzione anello).

Direzione di trasmissione nell'anello MOST

La trasmissione di messaggi parte dall'Headunit in direzione multilettore CD, amplificatore, ..., modulo video, ... per tornare nuovamente all'Headunit.

Funzioni principali

Collegamenti a spina nell'anello MOST

Nell'anello MOST le prese (1) e le spine (2) per le varie centraline MOST sono differenti. Solo la spina a 2 poli del conduttore a fibre ottiche (3) è identica per tutte le centraline MOST. In questo modo per la prova ottica del bus MOST occorrono due adattatori.

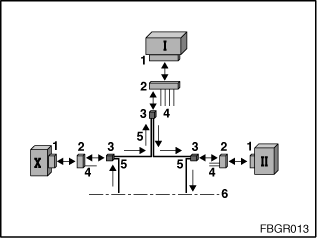

Figura 1: prospetto generale dei connettori a spina dell'anello MOST

Sistema ottico di controllo e programmazione

Il sistema ottico di controllo e programmazione

• serve per localizzare il guasto nei sistemi bus ottici,

• permette una rapida programmazione delle centraline collegate al bus MOST,

• nel sistema si comporta come un terminale diagnostico. Così la diagnosi può funzionare normalmente.

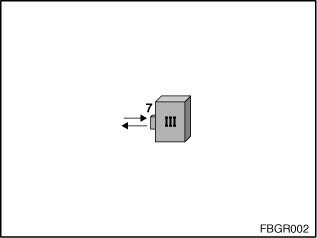

Figura 2: Sistema ottico di controllo e programmazione (III)

Il sistema ottico di controllo e programmazione (parte MOST) contiene una boccola per il collegamento con gli adattatori MOST.

Taratura

Per il controllo ottico di una centralina (o di un conduttore a fibre ottiche) occorre collegare la centralina (o il conduttore a fibre ottiche) al sistema ottico di controllo e programmazione con l'ausilio di un adattatore. Ogni adattatore, però, ha valori di smorzamento differenti. Affinché questi differenti valori di smorzamento vengano considerati durante la prova ottica, prima di ogni prova ottica occorre effettuare una taratura. Nella taratura viene inoltre verificato se l'adattatore funziona correttamente. Qui di seguito vengono presentate le varie tarature, che differiscono a seconda che l'oggetto della prova sia una centralina MOST o un conduttore a fibre ottiche.

Taratura per la prova della centralina MOST: Per la prova della centralina MOST occorrono i cavi specifici (A1 = 663122 e 663121). Per la taratura si collega il cavo della centralina MOST (A1) con:

1. alloggiamento MOST (A4 = 663125),

2. circuito di prova MOST (A3 = 663124),

3. Sistema ottico di controllo e programmazione (III).

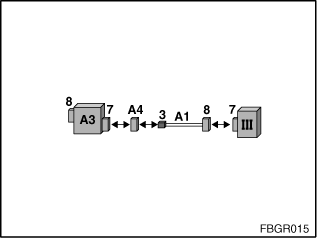

Figura 3: taratura per la prova della centralina MOST

Taratura per la prova del conduttore a fibre ottiche: per il controllo del cavo a fibre ottiche occorre la prolunga del cablaggio MOST (A2 = 663123). Per la taratura si collega la prolunga di cablaggio MOST (A2) con:

1. Sistema ottico di controllo e programmazione (III),

2. circuito di prova MOST (A3 = 663124).

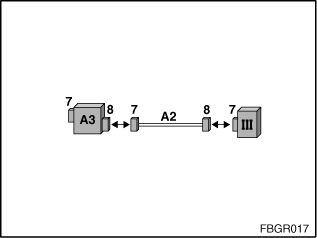

Figura 4: taratura per la prova del conduttore a fibre ottiche

Controllo ottico centralina e conduttore a fibre ottiche

Per il controllo ottico di una centralina (o di un conduttore a fibre ottiche) occorre collegare la centralina (o il conduttore a fibre ottiche) al sistema ottico di controllo e programmazione con l'ausilio di un adattatore. Vengono ora presentati i due adattatori necessari per questa prova.

Prova della centralina MOST:Per il controllo di una centralina MOST (II) sono necessari i cavi specifici (A1 = 663122 e 663121). Procedura per il controllo di una centralina MOST:

1. disinnestare la spina a 2 poli (3) del cavo a fibre ottiche dalla presa della centralina (2),

2. collegare la spina a due poli (3) del cavo della centralina MOST (A1) con il connettore della centralina (2),

3. collegare l'altra estremità del cavo della centralina MOST (A1) con il sistema ottico di controllo e programmazione (III).


Per scollegare la spina del conduttore a due poli (3) dal connettore della centralina (2), potrebbe essere necessario dover disinnestare dapprima il connettore (2) dalla presa (1). Successivamente eseguire la procedura come descritto ai punti 1 - 3 e alla fine collegare la spina della centralina (2) con la presa (1).

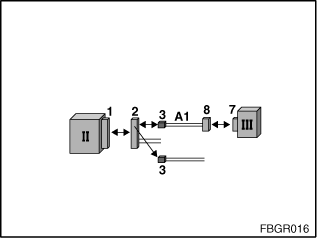

Figura 5: prova della centralina MOST:

Controllo cavi a fibre ottiche: per il controllo dei cavi a fibre ottiche è necessaria la prolunga del cablaggio MOST (A2 = 663123) e l'alloggiamento (A4 = 663125). Procedura per la prova del cavo a fibre ottiche:

1. disinnestare la spina a 2 poli (3) del cavo a fibre ottiche dalla presa della centralina (2),

2. collegare la presa della prolunga del cablaggio MOST (A2) con l'alloggiamento MOST (A4) e con la spina a due poli del cavo a fibre ottiche,

3. collegare l'altra estremità della prolunga del cablaggio MOST (A2) con il sistema ottico di controllo e programmazione (III).


Per scollegare la spina del conduttore a due poli (3) dal connettore della centralina (2), potrebbe essere necessario dover disinnestare dapprima il connettore (2) dalla presa (1).

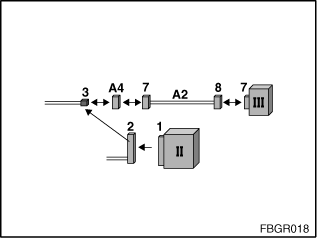

Figura 6: prova cavi a fibre ottiche

Avvertenza:

per il controllo del cavo a fibre ottiche occorre scollegare il conduttore a 2 poli da una centralina MOST e collegarlo all'apparecchio OPPS. Se si desidera controllare il conduttore a fibre ottiche, per esempio, tra l'amplificatore ed il modulo video, occorre scollegare il conduttore dal modulo video e collegarlo all'apparecchio OPPS.

Quando si scollega un cavo a fibre ottiche nell'anello MOST, all'estremità del conduttore lampeggia una luce rossa. L'Headunit cerca infatti, quando il conduttore a fibre ottiche è scollegato, di attivare il bus MOST con l'ausilio della luce lampeggiante. Per il controllo del conduttore occorre disinnestare quello a 2 poli dalla centralina MOST e collegarlo all'apparecchio OPPS. La prova del conduttore a fibre ottiche fornisce un risultato corretto solo se con un conduttore scollegato, un uscita lampeggia.

Quando infatti, durante la prova del conduttore a fibre ottiche, ad esempio una centralina MOST nell'anello MOST o una seconda sezione del conduttore non funzionano, a monte del conduttore testato nell'anello MOST, non è possibile chiudere otticamente l'anello MOST. Perciò la causa dell'errore ”nessuna luce lampeggiante” sull'uscita del conduttore a fibre ottiche può essere dovuta a:

• conduttore a fibre ottiche guasto, dalla cui uscita non lampeggia alcuna luce,

• A monte del conduttore a fibre ottiche nell'anello MOST (alla cui uscita non lampeggia alcuna luce) c'è un'altra interruzione nel conduttore

• A monte del conduttore a fibre ottiche nell'anello MOST (alla cui uscita non lampeggia alcuna luce) c'è un'altra centralina MOST guasta


Per localizzare la causa dell'errore, eseguire le seguenti operazioni:

A monte del conduttore a fibre ottiche nell'anello MOST (dalla cui uscita non lampeggia alcuna luce) scollegare un altro conduttore e verificare se si riconosce una luce lampeggiante alla sua uscita:

• Se non lampeggia alcuna luce, significa che nell'anello MOST c'è un altro punto guasto. Eseguire la prova ottica sulla centralina MOST a monte di questo conduttore a fibre ottiche nell'anello MOST.

• Se una luce lampeggia, significa che è guasto il conduttore a fibre ottiche alla cui uscita non lampeggia alcuna luce.


Nota:

Se durante la prova del conduttore a fibre ottiche l'indicazione della potenza luminosa oscilla, significa che molto probabilmente nell'anello MOST c'è un altro punto guasto a valle del conduttore testato. La causa sta nel fatto che l'anello non è chiuso e quindi in esso non c'è luce costante, bensì pulsante (quando l'anello MOST è interrotto, l'autoradio 2 (o il Multi-Controller sistema audio o il Car Communication Computer) cerca di attivare il MOST con l'ausilio di una luce lampeggiante).
