Rilevamento di attivatori

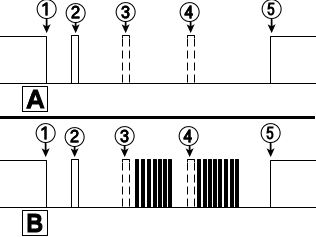

Differenza tra caso normale A e caso di difetto B attivatori frequenti (vedere figura sopra).

1. morsetto R dis.

2. Attivatori FRM (8 min. dopo mors. R Off): disinserimento utenze, solo quando la vettura non è bloccata.

3. Attivatori KOMBI (40 min. dopo mors. R Off): richiamo della temperatura liquido di raffreddamento. L'attivazione non si verifica sempre, bensì solo in determinate condizioni.

4. Attivatori KOMBI (80 min. dopo mors. R Off): richiamo della temperatura liquido di raffreddamento. L'attivazione non si verifica sempre, bensì solo in determinate condizioni.

5. Attivatori abilitati: vedere tabella sopra.


In caso di difetto di attivatori frequenti le cause possono essere diverse:

• Periferiche difettose dell'attivatore (ad es. sensore o interruttore difettoso).

• Centralina difettosa.

• Cavo di Wake up per gli attivatori collegati sul PT-CAN (ad es. contatto instabile).
