Tutti gli alzacristalli possono essere comandati nella E70 dal blocco interruttori nella porta del guidatore. Gli alzacristalli sono attivati da diverse centraline. Il Car Access System (CAS) espleta la funzione principale di comando.
Per gli alzacristalli si descrivono i seguenti componenti:
Con il blocco interruttori nella porta lato guidatore si possono comandare tutte le funzioni degli alzacristalli. Esso trasmette i suoi segnali via bus LIN al modulo vano piedi (FRM).
La porta del passeggero e le porte posteriori sono equipaggiate di volta in volta con un proprio interruttore alzacristalli. L'alzacristallo della porta del passeggero e quelli delle porte posteriori trasmettono i loro segnali direttamente all'elettronica della Junction Box (JBE).
In ogni porta si trova un motorino a corrente continua per l'azionamento degli alzacristalli elettrici. Gli alzacristalli sono azionati da un cavetto. Su ciascun motorino alzacristallo è presente un sensore Hall. Così è possibile determinare senso di rotazione, velocità e posizione. Il motorino gira, a seconda della posizione del cristallo e del comando, a diverse velocità.
Il CAS è collegato via K-CAN con il modulo vano piedi (FRM) e l'elettronica della Junction Box (JBE). Il CAS è competente per le funzioni comfort degli alzacristalli. Tutti i segnali di comando degli alzacristalli vengono trasmessi dal CAS sul K-CAN.
L'FRM elabora i segnali del blocco interruttori della porta del guidatore, della JBE e del CAS. L'FRM attiva elettricamente gli alzacristalli anteriori. L'FRM è collegato via K-CAN con il CAS e la JBE.
La JBE elabora i segnali dell'interruttore alzacristalli nelle porte. Essa attiva elettricamente gli alzacristalli posteriori. La JBE trasmette le richieste degli alzacristalli del lato passeggero via K-CAN all'FRM.
Il grafico mostra il blocco interruttori della porta del guidatore nella E70
Indice |
Spiegazione |
Indice |
Spiegazione |
|---|---|---|---|
1 |
Interruttore alzacristallo lato passeggero |
2 |
Interruttore alzacristallo lato passeggero posteriore |
3 |
Tasto per la sicurezza dei bambini |
4 |
Spia di controllo per la sicurezza de bambini |
5 |
Interruttore alzacristallo lato guidatore posteriore |
6 |
Interruttore alzacristallo lato guidatore anteriore |

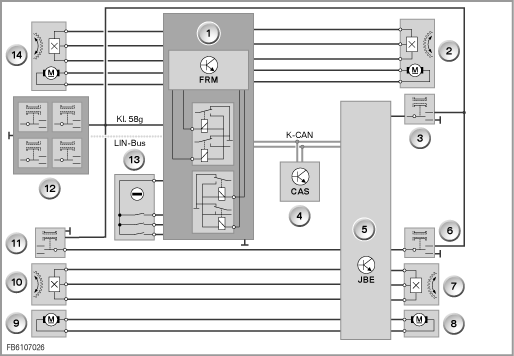

Schema a blocchi R56
Indice |
Spiegazione |
Indice |
Spiegazione |
|---|---|---|---|
1 |
Modulo vano piedi (FRM) |
2 |
Unità alzacristallo lato del passeggero |
3 |
Interruttore alzacristallo lato passeggero |
4 |
Car Access System (CAS) |
5 |
Elettronica Junction Box (JBE) |
6 |
Interruttore alzacristallo lato passeggero posteriore |
7 |
Sensore di Hall alzacristallo lato passeggero posteriore |
8 |
Motorino alzacristallo posteriore lato passeggero |
9 |
Motorino alzacristallo posteriore lato passeggero |
10 |
Sensore di Hall alzacristallo lato guidatore posteriore |
11 |
Interruttore alzacristallo lato passeggero posteriore |
12 |
Gruppo interruttori porta guidatore |
13 |
Serratura della porta lato guidatore |
14 |
Unità alzacristallo porta del guidatore |
Per gli alzacristalli si descrivono le seguenti funzioni:
Gli alzacristalli elettrici possono essere comandati dal morsetto R ON. Con morsetto R OFF si possono comandare gli alzacristalli ancora per 1 minuto. Quando una delle porte anteriori è aperta, non è possibile comandare gli alzacristalli. L'apertura e la chiusura dei cristalli laterali è possibile mediante i seguenti punti di comando:
Questa funzione comfort è gestita dal CAS. Il CAS trasmette il segnale per l'apertura o la chiusura comfort via K-CAN. Questo segnale può essere attivato tramite il telecomando o il cilindretto serratura della porta del guidatore. La chiusura comfort viene attivata se:
L'apertura comfort si attiva in modo analogo alla chiusura attraverso gli stessi punti di comando. L'apertura comfort viene effettuata in questa sequenza:
In caso di interruzione dell'attivazione la funzione comfort si arresta.
Nell'apertura o chiusura rapida l'azionamento degli alzacristalli elettrici funziona con velocità più elevata. L'apertura o la chiusura a impulsi è possibile solo con protezione antischiacciamento attiva. Per garantire una chiusura sicura dei cristalli laterali, i motorini degli alzacristalli elettrici nella battuta superiore vengono portati per breve tempo in posizione di arresto (finecorsa meccanico).
La chiusura di emergenza serve alla chiusura intenzionale dei cristalli laterali con protezione antischiacciamento. Per questo deve essere tirato completamente verso l'alto l'interruttore degli alzacristalli elettrici. L'impiego di questa funzione può essere necessario in caso di aggressione dall'esterno o con cristalli laterali gelati. La chiusura d'emergenza può essere attivata fino ad una velocità di 16 km/h. Il rilascio dell'interruttore alzacristalli interrompe questa funzione.
Con sicurezza per bambini attivata, è possibile inserire la chiusura d'emergenza per i cristalli laterali posteriori solo agendo sul blocco interruttori nella porta del guidatore. Attivando la chiusura d'emergenza per un cristallo laterale qualunque tramite il blocco interruttori nella porta lato guida: Con sicurezza per bambini non attivata, il processo di chiusura può essere arrestato con gli altri interruttori alzacristalli.
La modalità panico può essere attivata solo dopo una precedente chiusura di emergenza. Rilasciando e tirando ancora una volta completamente verso l'alto l'interruttore alzacristalli entro quattro secondi il cristallo laterale si chiude senza protezione antischiacciamento. Il cristallo laterale viene chiuso con forza e velocità massime. In caso di bloccaggio il motorino alzacristalli viene alimentato fino all'attivazione della protezione dal surriscaldamento. L'apertura dei cristalli laterali è sempre possibile indipendentemente dalla protezione dal surriscaldamento. Il rilascio dell'interruttore alzacristalli interrompe questa funzione.
La sicura per bambini blocca gli interruttori degli alzacristalli elettrici posteriori. La sicurezza per bambini si attiva o disattiva attraverso il blocco interruttori nella porta del guidatore. Con sicura per bambini attivata il LED di funzionamento nel tasto si accende. Nella modalità Crash la sicurezza per bambini viene disattivata. Prestare attenzione alle seguenti funzioni di sicurezza con sicurezza per bambini innestata e funzione di chiusura automatica attiva degli alzacristalli posteriori:
Per evitare un surriscaldamento dei motorini degli alzacristalli elettrici, per ogni motorino è presente un blocco ripetizione. Il tempo di ciclo del motorino degli alzacristalli elettrici è limitato. Il motorino viene disinserito per un tempo determinato. Il blocco antiripetizione permette almeno cinque movimenti completi dei cristalli (APERTI/CHIUSI). L'ultimo movimento possibile è sempre di chiusura. In caso di schiacciamento, con il blocco ripetizione non si impedisce l'apertura. L'inversione del movimento del cristallo laterale tramite la protezione antischiacciamento viene sempre eseguita.
La protezione antischiacciamento è attiva in direzione della chiusura lungo l'intera escursione del cristallo. La protezione antischiacciamento indiretta non impedisce sostanzialmente lo schiacciamento, bensì limita la forza massima ammessa. Solo ad avvenuta inizializzazione degli alzacristalli la protezione antischiacciamento è attiva ed è possibile la chiusura automatica. Le forze meccaniche per la chiusura si modificano con la temperatura ambientale e l'invecchiamento. Perciò la forza di chiusura viene inizializzata nuovamente ad ogni ciclo di chiusura e viene così adattata alla protezione antischiacciamento.
Per proteggere la batteria dall'usura, all'avviamento del motore gli alzacristalli sono inefficienti. Tutte le funzioni attive degli alzacristalli vengono arrestate. Con tensione di batteria inferiore a 9 volt i motorini degli alzacristalli elettrici si disinseriscono.
Salvo refusi, errori e modifiche tecniche.
