Cassetto portaoggetti

Cassetto portaoggetti

Il cassetto portaoggetti nella E70 è realizzato con uno sportello in due parti. Esso si apre elettricamente premendo il tasto. Il cassetto portaoggetti è accoppiato con la chiusura centralizzata della vettura.

Breve descrizione dei componenti

Per il cassetto portaoggetti si descrivono i seguenti componenti:

Pulsante cassetto portaoggetti

Il pulsante per aprire il cassetto portaoggetti è disposto nella plancia portastrumenti in prossimità delle griglie di ventilazione. Premendolo, esso adduce un segnale di massa all'ingresso dell'elettronica della Junction Box (JBE).

sportelli del cassetto portaoggetti

Gli sportelli del cassetto portaoggetti si sbloccano elettricamente. Allo sbloccaggio gli sportelli si aprono automaticamente per effetto di una forza elastica. Gli sportelli sono collegati tra loro attraverso un dispositivo meccanico.

Elettronica Junction Box (JBE)

La JBE mette a disposizione l'alimentazione elettrica per lo sbloccaggio del cassetto portaoggetti. Essa riceve il segnale di massa del pulsante per l'apertura del cassetto portaoggetti. La JBE emette un segnale modulato in ampiezza dimpulso a livello di tensione di rete al dispositivo di sbloccaggio del cassetto portaoggetti. Tale dispositivo si attiva per circa 100 ms. La JBE è disposta sotto il cassetto portaoggetti.

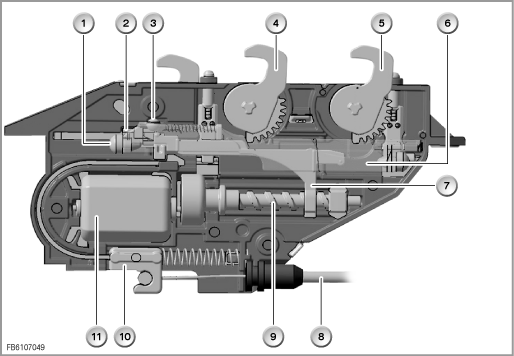

GR_FB6107049

Configurazione del dispositivo di sbloccaggio nella E70

Indice

Spiegazione

Indice

Spiegazione

1

Insonorizzazione

2

Sensori agli infrarossi

3

Dispositivo di bloccaggio meccanico (sfera)

4

Gancio di bloccaggio sportello superiore cassetto portaoggetti

5

Gancio di bloccaggio sportello inferiore cassetto portaoggetti

6

Cursore superiore

7

Cursore inferiore

8

Tirante Bowden sbloccaggio manuale

9

Albero di comando

10

Sbloccaggio manuale

11

Motorino di sbloccaggio

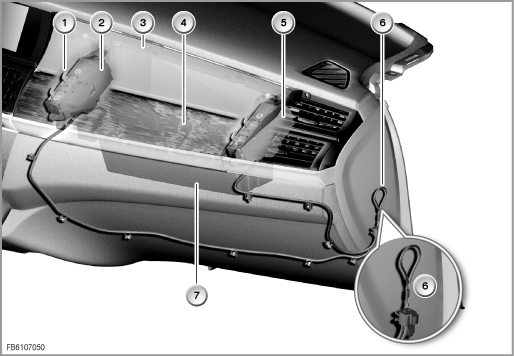

GR_FB6107050

Tirante Bowden per lo sbloccaggio manuale nella E70

Indice

Spiegazione

Indice

Spiegazione

1

Perni di bloccaggio

2

Motorino di sbloccaggio

3

Sportello superiore cassetto portaoggetti

4

Sportello inferiore cassetto portaoggetti

5

Sbloccaggio lato passeggero

6

Anello a nastro per lo sbloccaggio manuale

7

Alloggiamento cassetto portaoggetti

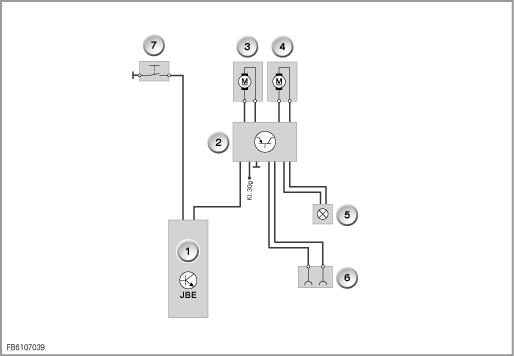

GR_FB6107039

Schema a blocchi E70

Indice

Spiegazione

Indice

Spiegazione

1

Elettronica Junction Box (JBE)

2

Elettronica di comando

3

Sbloccaggio cassetto portaoggetti sul lato interno

4

Sbloccaggio cassetto portaoggetti sul lato esterno

5

Illuminazione cassetto portaoggetti

6

Stazione di carico per lampada portatile nel cassetto portaoggetti

7

Pulsante di sbloccaggio cassetto portaoggetti







Funzioni del sistema

Per il cassetto portaoggetti si descrivono le seguenti funzioni:

Apertura

Premendo il pulsante del cassetto portaoggetti quest'ultimo si sblocca elettricamente. Allo sbloccaggio gli sportelli si aprono automaticamente per effetto di una forza elastica. Gli sportelli sono collegati tra loro attraverso un dispositivo meccanico.

Chiusura

Il cassetto portaoggetti si chiude premendo uno degli sportelli. E' quindi sufficiente chiudere solo uno sportello. Gli sportelli si innestano in modo percettibile nella posizione finale. La posizione finale degli sportelli si rileva indirettamente con sensori agli infrarossi.

bloccaggio o sbloccaggio automatico

Il cassetto portaoggetti è accoppiato con la chiusura centralizzata. Nel bloccare la vettura si blocca anche il cassetto portaoggetti. Nello sbloccare la vettura si sblocca anche il cassetto portaoggetti. Il bloccaggio e lo sbloccaggio del cassetto portaoggetti sono altrettanto possibili con il tasto Center Lock.

apertura manuale

Il cassetto portaoggetti può essere aperto manualmente in caso di disturbi elettrici. A tal fine è necessario aprire la copertura laterale, a destra della plancia portastrumenti. Tirando verso l'alto l'anello a nastro messo allo scoperto il cassetto portaoggetti si sblocca e apre.

Avvertenza per l'Assistenza

Sono disponibili le seguenti avvertenze per il Service del cassetto portaoggetti:

Avvertenze per la diagnosi

Per lo sbloccaggio del cassetto portaoggetti non sono disponibili diagnosi tramite il relativo sistema. In caso di sbloccaggio difettoso questo può essere sostituito solo in blocco.
La diagnosi del pulsante per lo sbloccaggio può essere effettuata con un multimetro come da schema elettrico.
