Il modulo vano piedi in E70 è un nodo elettrico. Il modulo vano piedi elabora i segnali delle porte e comanda l'illuminazione. Il modulo vano piedi, inoltre, è l'interfaccia verso la strumentazione.
Il modulo vano piedi si trova nel vano piedi del lato guidatore. Il modulo vano piedi, insieme all'elettronica della Junction Box, aziona il motorino dei finestrini.

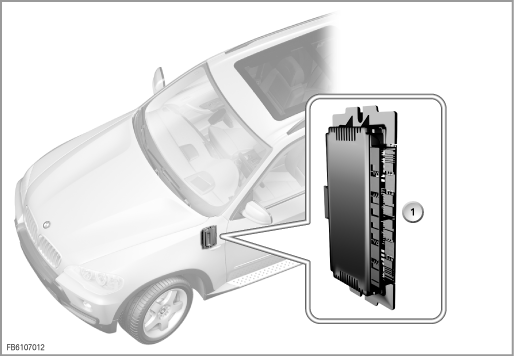

La grafica illustra il luogo di montaggio per E70
Indice |
Spiegazione |
1 |
Modulo vano piedi |

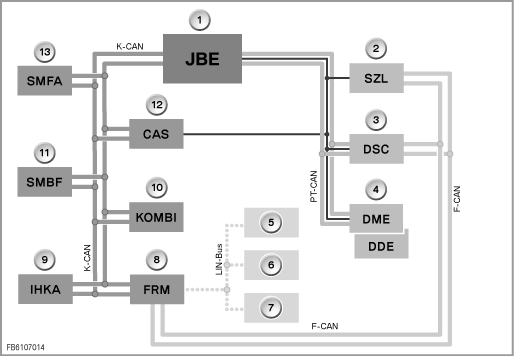

Schema a blocchi E70
Indice |
Spiegazione |
Indice |
Spiegazione |
|---|---|---|---|
1 |
Elettronica Junction Box |
2 |
Unità comando piantone sterzo |
3 |
Controllo Dinamico Stabilità |
4 |
Centralina motore |
5 |
Retrovisore esterno lato guidatore (High) |
6 |
Retrovisore esterno lato passeggero (High) |
7 |
Centro di comando porta |
8 |
Modulo vano piedi |
9 |
Impianto di riscaldamento/climatizzatore |
10 |
strumento combinato |
11 |
Modulo sedile lato passeggero |
12 |
Car Access System |
13 |
Modulo sedile lato guidatore |
|
Il modulo vano piedi rileva i segnali delle porte e comanda l'illuminazione. Il modulo vano piedi è l'interfaccia verso la strumentazione. Il modulo vano piedi rileva, a seconda dell'equipaggiamento, i seguenti segnali:
Il modulo vano piedi comanda le seguenti funzioni:
Il modulo vano piedi permette la comunicazione tra il bus LIN ed il CAN carrozzeria.
L'ordine vettura viene memorizzato nel modulo vano piedi. Tramite l'ordine si identifica la vettura. Esso include, oltre al codice tipo, tutte le caratteristiche importanti dell'equipaggiamento della vettura.
Il blocco interruttori porta lato guidatore è disponibile in 2 versioni:
Le funzioni dell'illuminazione sono integrate nel modulo vano piedi. Queste funzioni sono:
Oltre alle funzioni dell'illuminazione, nel modulo vano piedi sono integrate altre funzioni per le luci esterne:
Tutte le funzioni luci, fino alla terza luce di stop sono comandate dal modulo vano piedi con segnali modulati in ampiezza d'impulso. I segnali modulati in ampiezza d'impulso consentono di mantenere una luminosità costante dell'illuminazione esterna.
Nelle vetture senza centro di comando del tetto il modulo vano piedi attiva direttamente l'illuminazione interna nella zona del tetto. Tutte le uscite del modulo vano piedi per l'illuminazione interna sono modulate in ampiezza d'impulso. L'illuminazione interna comprende nell'equipaggiamento di serie i seguenti componenti:
Per l'illuminazione abitacolo è possibile montare come optional i seguenti componenti:
Il modulo vano piedi valuta lo stato dei sensori Hall dei contatti delle porte. Bloccando o sbloccando la vettura con la chiave meccanica, il modulo vano piedi riconosce questa richiesta. Il modulo vano piedi invia un messaggio all'accesso comfort tramite CAN carrozzeria.
Il modulo vano piedi e l'elettronica Junction Box attivano i motorini degli alzacristalli. Nel modulo vano piedi sono montati i relè dei motorini alzacristalli anteriori.
Sono disponibili le seguenti avvertenze per il Service del modulo vano piedi:
Quasi tutte le funzioni della Car & Key Memory vengono impostate direttamente nella vettura.
