Fissaggio della tendina parasole per tetto panoramico post.

Avvertenza per la riparazione in caso di fissaggio della tendina parasole per tetto panoramico posteriore

Controllare il corretto fissaggio della tendina parasole per tetto panoramico.

1. Smontare la copertura posteriore del tetto scorrevole-sollevabile in vetro.

2. Portare la tendina parasole per tetto panoramico nella posizione più avanzata.

3. Allentare le 4 viti di fissaggio della tendina parasole per tetto panoramico.
   la tendina parasole per tetto panoramico deve potersi muovere liberamente.
   Avvertenza:
   le molle metalliche sul lato sinistro non devono essere schiacciate o saltare sotto i perni a collare!

4. Portare la tendina parasole per tetto panoramico nella posizione posteriore e di nuovo in quella anteriore, fino a circa 2 cm dalla posizione più avanzata.

5. Serrare nuovamente a fondo le 4 viti di fissaggio della tendina parasole per tetto panoramico.
   Avvertenza:
   la guida di controllo sinistra deve potersi muovere lateralmente ed innestarsi correttamente. Le molle devono essere visibili. Vedere figura 1.

6. Rimontare la copertura posteriore del tetto scorrevole-sollevabile in vetro.

7. Eseguire il test di funzionamento.

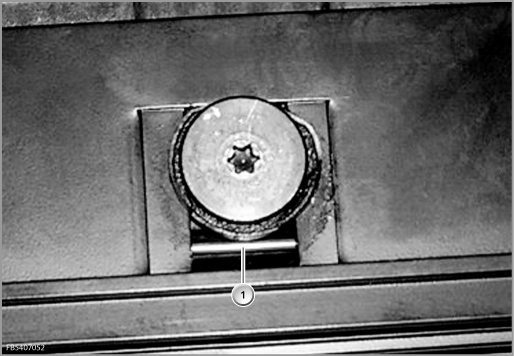

Maschera 1

Molla metallica (1) in posizione corretta.
