Test dei sensori del sistema di navigazione

I valori vengono visualizzati sul display a cristalli liquidi del monitor di bordo.

Per accedere al test dei sensori procedere come segue:

Selezione - Menu principale
Selezione - Impostazioni
Nella maschera Impostazioni premere il tasto MENU per più di 8 secondi.
Selezionare il test sensori

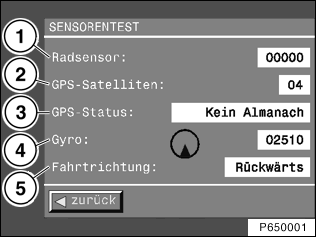

Subito dopo sul display compare la seguente videata:

1 Sensore ruota, numero di impulsi al minuto del sensore di regime ruota sinistra e destra
(per l'E46 si utilizza soltanto il segnale della ruota posteriore sinistra, per l'E53 solo quello della ruota anteriore sinistra).
2 Numero di satelliti ricevuti al momento dal GPS
3 Stato del GPS
4 Freccia di direzione; tensione in mV fornita dal sensore a giroscopio
5 Direzione di marcia avanti / indietro

Test funzionale

Selezione del test sensori
Far compiere alla vettura alcuni cerchi di piccolo diametro all'aperto e senza interruzioni.
Osservare i dati visualizzati per il test dei sensori.

Visualizzazione	Valore nominale	Valore irregolare: Eseguire il seguente controllo
1	durante la marcia (da ca. 5 km/h): >0	Sensore di giri ruota
2	Con vista libera verso l'alto: >3	GPS
3	Con campo visivo libero verso l'alto: posizione nota, cerca satelliti, contatto satelliti.	GPS
4	In sterzata la freccia di direzione si allontana sensibilmente dalla posizione zero A vettura ferma e durante la marcia rettilinea: 2500 mV +/- 400 mV; in sterzata: al di fuori dell'intervallo citato.	Se il valore è irregolare: sostituire il calcolatore di navigazione.
5	Con retromarcia innestata <Retromarcia>	Retromarcia

Significato dello stato GPS

Stato del GPS	Significato
Anomalia GPS	GPS non funzionante
Ricezione disturbata	Ricevitore / antenna GPS
Nessun almanacco	Non ci sono ancora dati memorizzati dal satellite
Cerca satelliti	GPS cerca satelliti
Contatto satelliti	Trovato almeno 1 satellite
Posizione nota	Longitudine e latitudine determinate (funzione navigazione possibile).

Significato dell'almanacco: Dopo aver applicato la tensione di alimentazione mors. 30, mors. R e il contatto satellite, il ricevitore GPS raccoglie e memorizza i dati dei satelliti. Se questi dati mancano, ad es. perché la batteria o il ricevitore GPS sono scollegati, la vettura deve essere messa all'aperto, con esposizione libera verso l'alto e mors. R inserito (ca. 15 minuti).
