Tutti i valori riportati nelle maschere dell'oscilloscopio sono valori di riferimento e possono differire a seconda del contenuto della maschera!

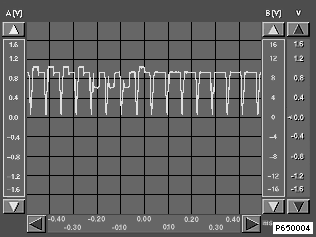

Segnali video R G B (rosso, verde, blu)
Segnale |
computer di navigazione |
Monitor di bordo |
R |
pin 7 |
pin 1 |
G |
pin 5 |
pin 3 |
B |
pin 6 |
pin 5 |

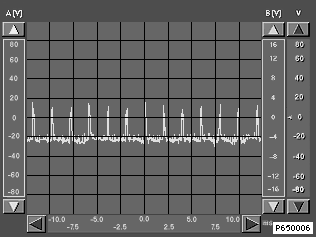

Massa LCD < Valutare solo l'intervallo di tensione! >
computer di navigazione |
Monitor di bordo |
pin 12 |
pin 7 |
