Controllo delle quantità di ritorno degli iniettori DDE6.0

Accessori necessari per la prova:

• raccordo a gomito per la tubazione di ritorno dell'iniettore (1) con tubo flessibile inserito

• recipiente graduato adatto per gasolio


Procedimento:

• Sfilare la tubazione di ritorno dall'iniettore da controllare

• Chiudere la tubazione di ritorno sfilata (2)

• Infilare il raccordo a gomito con il tubo flessibile (1) sul ritorno dell'iniettore, introdurre il tubo flessibile nel recipiente graduato

• Lasciar girare il motore al minimo, misurare la quantità di ritorno

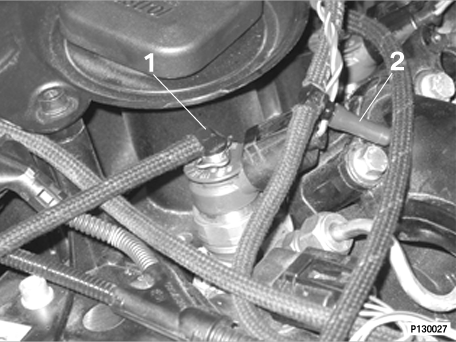

1. Raccordo sul ritorno dell'iniettore

2. Chiusura della tubazione di ritorno sfilata
   Il controllo del ritorno degli iniettori è implementato solo negli iniettori della tecnica elettrovalvole di tipo convenzionale. Per gli iniettori piezoelettrici questo controllo non è previsto.
