Rivestimento montante D

Avvertenza per la riparazione del rivestimento del montante D

Causa

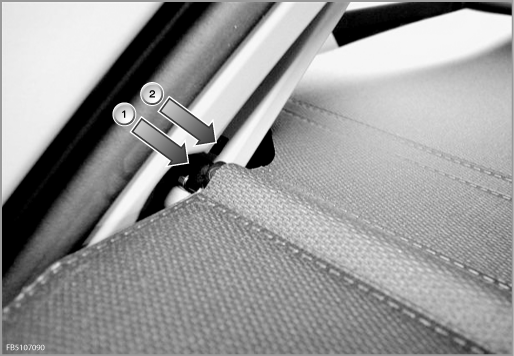

Il tubo estraibile (1) non si trova sull'apertura comfort (2).

(1) Tubo estraibile

(2) Apertura comfort

Istruzioni per la riparazione

Distendere il rivestimento del montante D

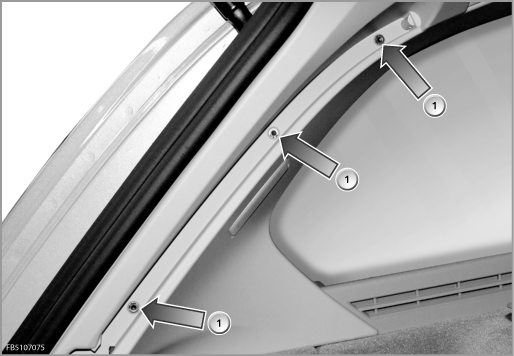

1. Allentare le viti (1) nella guida dell'avvolgibile copribagagliaio per distendere il rivestimento del montante D

2. Serrare nuovamente a fondo le viti (1)

3. Agganciare il tubo estraibile dell'avvolgibile combinato nel rivestimento del montante D e controllare se il tubo si trova sull'apertura comfort

4. Controllare, aprendo il lunotto, se l'avvolgibile si solleva perfettamente


(1) Viti nella guida

Se si verificano ancora anomalie nel funzionamento dell'apertura comfort, procedere come segue.

1. Staccare il rivestimento del montante D da un lato

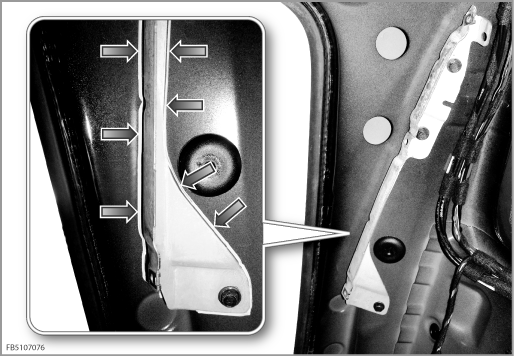

2. Contrassegnare tutt'attorno l'alloggiamento del rivestimento con una matita idonea (frecce)

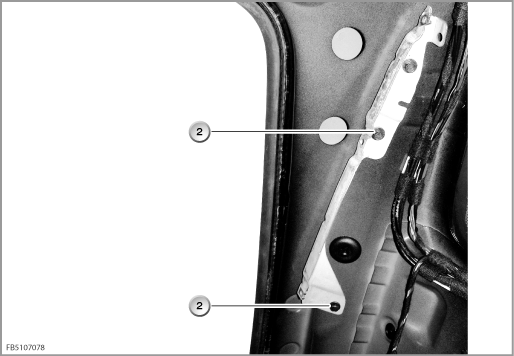

• Allentare le due viti inferiori dell'alloggiamento (2)


(2) Viti dell'alloggiamento

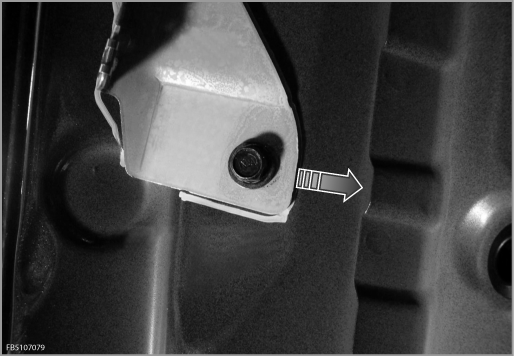

• Spostare l'alloggiamento di 1 mm (freccia)


• Serrare nuovamente a fondo le viti dell'alloggiamento (2)



Avvertenza

• Non ingrassare l'avvolgibile copribagagliaio!


• L'avvolgibile non deve essere sostituito!
