Per l'hardtop a scomparsa sono presenti in totale 14 sensori (9 acustici e 5 microinterruttori). Questi sensori riconoscono le diverse posizioni durante l'apertura e la chiusura dell'hardtop. Per la definizione del difetto è necessario sapere quale è la posizione intermedia nella quale l'hardtop si è eventualmente bloccato. Da qui sarà possibile dedurre l'origine del difetto.

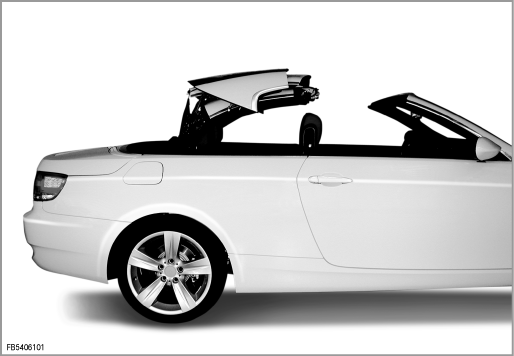

Sensore |
Stato di commutazione |
Sigla generica |
|---|---|---|
Sensore di Hall - pacchetto tetto installato |
No |
I01203 |
Sensore di Hall - pacchetto tetto riposto |
Sì |
I01204 |
Sensore di Hall - gusci tetto chiusi in parte |
No |
I01205 |
Sensore di Hall - gusci tetto aperti in parte |
Sì |
I01206 |
il microinterruttore blocca il deflettore |
Sì |
I01200 |
il microinterruttore sblocca il deflettore |
No |
I01201 |
Sensore di Hall - modulo posteriore chiuso |
Sì |
I01207 |
Sensore di Hall - modulo posteriore aperto |
No |
I01199 |
Sensore di Hall - modulo posteriore chiuso in parte |
Sì |
I01201 |
microinterruttore - chiusura di accoppiamento destra chiusa |
Sì |
I01202 |
Sensore di Hall - chiusura di accoppiamento destra aperta |
No |
I01208 |
microinterruttore - chiusura di accoppiamento sinistra chiusa |
Sì |
I01197 |
il microinterruttore raggiunge il deflettore |
No |
S141 |
Sensore di Hall per divisione vano bagagli |
Sì |
S6229 |

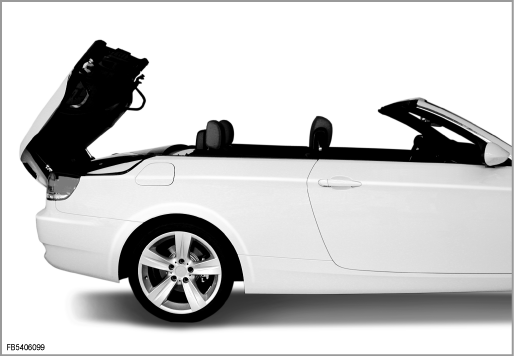

Sensore |
Stato di commutazione |
Sigla generica |
|---|---|---|
Sensore di Hall - pacchetto tetto installato |
No |
I01203 |
Sensore di Hall - pacchetto tetto riposto |
Sì |
I01204 |
Sensore di Hall - gusci tetto chiusi in parte |
No |
I01205 |
Sensore di Hall - gusci tetto aperti in parte |
Sì |
I01206 |
il microinterruttore blocca il deflettore |
No |
I01200 |
il microinterruttore sblocca il deflettore |
Sì |
I01201 |
Sensore di Hall - modulo posteriore chiuso |
No |
I01207 |
Sensore di Hall - modulo posteriore aperto |
Sì |
I01199 |
Sensore di Hall - modulo posteriore chiuso in parte |
No |
I01201 |
microinterruttore - chiusura di accoppiamento destra chiusa |
No |
I01202 |
Sensore di Hall - chiusura di accoppiamento destra aperta |
Sì |
I01208 |
microinterruttore - chiusura di accoppiamento sinistra chiusa |
No |
I01197 |
il microinterruttore raggiunge il deflettore |
No |
S141 |
Sensore di Hall per divisione vano bagagli |
Sì |
S6229 |

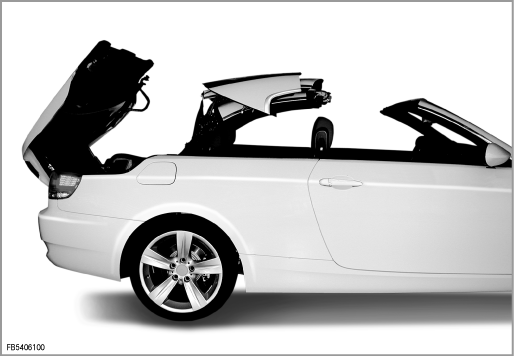

Sensore |
Stato di commutazione |
Sigla generica |
|---|---|---|
Sensore di Hall - pacchetto tetto installato |
Sì |
I01203 |
Sensore di Hall - pacchetto tetto riposto |
No |
I01204 |
Sensore di Hall - gusci tetto chiusi in parte |
No |
I01205 |
Sensore di Hall - gusci tetto aperti in parte |
Sì |
I01206 |
il microinterruttore blocca il deflettore |
No |
I01200 |
il microinterruttore sblocca il deflettore |
Sì |
I01201 |
Sensore di Hall - modulo posteriore chiuso |
No |
I01207 |
Sensore di Hall - modulo posteriore aperto |
Sì |
I01199 |
Sensore di Hall - modulo posteriore chiuso in parte |
No |
I01201 |
microinterruttore - chiusura di accoppiamento destra chiusa |
No |
I01202 |
Sensore di Hall - chiusura di accoppiamento destra aperta |
Sì |
I01208 |
microinterruttore - chiusura di accoppiamento sinistra chiusa |
No |
I01197 |
il microinterruttore raggiunge il deflettore |
No |
S141 |
Sensore di Hall per divisione vano bagagli |
Sì |
S6229 |

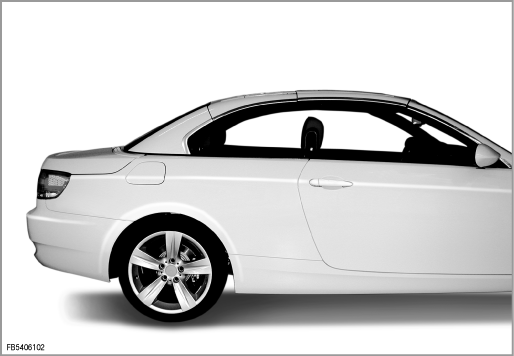

Sensore |
Stato di commutazione |
Sigla generica |
|---|---|---|
Sensore di Hall - pacchetto tetto installato |
Sì |
I01203 |
Sensore di Hall - pacchetto tetto riposto |
No |
I01204 |
Sensore di Hall - gusci tetto chiusi in parte |
No |
I01205 |
Sensore di Hall - gusci tetto aperti in parte |
Sì |
I01206 |
il microinterruttore blocca il deflettore |
No |
I01200 |
il microinterruttore sblocca il deflettore |
Sì |
I01201 |
Sensore di Hall - modulo posteriore chiuso |
Sì |
I01207 |
Sensore di Hall - modulo posteriore aperto |
No |
I01199 |
Sensore di Hall - modulo posteriore chiuso in parte |
Sì |
I01201 |
microinterruttore - chiusura di accoppiamento destra chiusa |
No |
I01202 |
Sensore di Hall - chiusura di accoppiamento destra aperta |
Sì |
I01208 |
microinterruttore - chiusura di accoppiamento sinistra chiusa |
No |
I01197 |
il microinterruttore raggiunge il deflettore |
No |
S141 |
Sensore di Hall per divisione vano bagagli |
Sì |
S6229 |

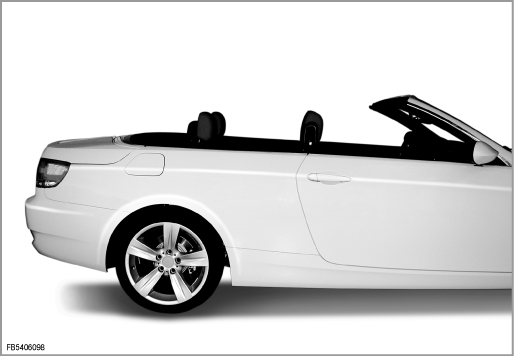

Sensore |
Stato di commutazione |
Sigla generica |
|---|---|---|
Sensore di Hall - pacchetto tetto installato |
Sì |
I01203 |
Sensore di Hall - pacchetto tetto riposto |
No |
I01204 |
Sensore di Hall - gusci tetto chiusi in parte |
Sì |
I01205 |
Sensore di Hall - gusci tetto aperti in parte |
No |
I01206 |
il microinterruttore blocca il deflettore |
Sì |
I01200 |
il microinterruttore sblocca il deflettore |
No |
I01201 |
Sensore di Hall - modulo posteriore chiuso |
Sì |
I01207 |
Sensore di Hall - modulo posteriore aperto |
No |
I01199 |
Sensore di Hall - modulo posteriore chiuso in parte |
Sì |
I01201 |
microinterruttore - chiusura di accoppiamento destra chiusa |
Sì |
I01202 |
Sensore di Hall - chiusura di accoppiamento destra aperta |
No |
I01208 |
microinterruttore - chiusura di accoppiamento sinistra chiusa |
Sì |
I01197 |
il microinterruttore raggiunge il deflettore |
Sì |
S141 |
Sensore di Hall per divisione vano bagagli |
Sì |
S6229 |
