Immagini di confronto vano di alloggiamento chiavi radio

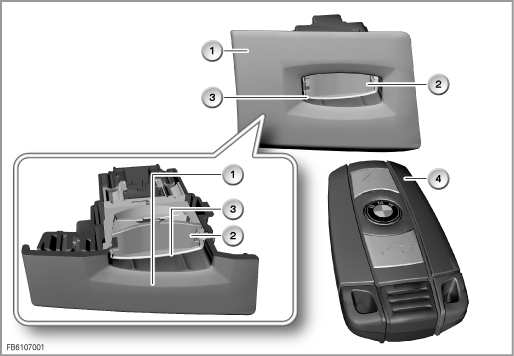

Figura 1: alloggiamento: senza danni
Indice |
Spiegazione |
Indice |
Spiegazione |
|---|---|---|---|
1 |
Mostrina dell'alloggiamento |
2 |
Mascherina della bocchetta di chiusura |
3 |
Lo sportellino di chiusura e l'alloggiamento si chiudono a filo |
4 |
comando a distanza |

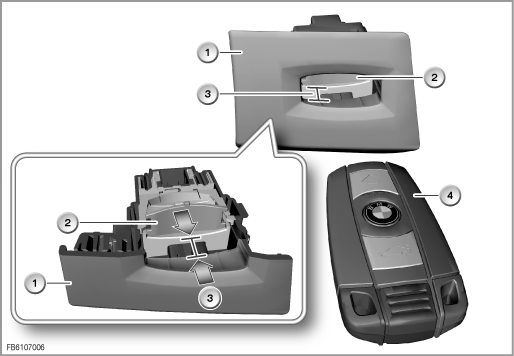

Figura 2: alloggiamento: telecomando sottratto
Indice |
Spiegazione |
Indice |
Spiegazione |
|---|---|---|---|
1 |
Mostrina dell'alloggiamento |
2 |
Mascherina della bocchetta di chiusura |
3 |
Luce tra lo sportellino di chiusura e l''alloggiamento |
4 |
comando a distanza |

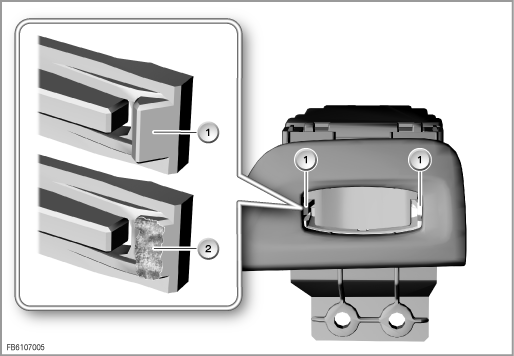

Figura 3: alloggiamento: giunto chiusura rotto (immagine di esempio)
Indice |
Spiegazione |
Indice |
Spiegazione |
|---|---|---|---|
1 |
Nasello d'arresto integro |
2 |
Nasello di arresto rotto |
