Battito nella zona della plancia portastrumenti

Avvertenza per l'eliminazione del battito nella zona della plancia portastrumenti

Reclamo

Il battito si presenta quando la plancia è sottoposta a sollecitazioni termiche, per lo più sul lato destro, una volta o anche più volte al giorno. Vedere figura 1. Questo fenomeno si può verificare viaggiando su un fondo stradale irregolare (ondulato).

Causa

Striscia di feltro troppo corta sull'inserto in plastica della plancia portastrumenti.

Istruzioni per la riparazione

1. Smontare la griglia di aerazione sul lato destro procedendo come da istruzione per la riparazione RA6422139.

2. Allentare le viti di fissaggio della plancia portastrumenti. In questo modo si allentano le sollecitazioni della plancia.

3. Controllare visivamente se la striscia di feltro è incollata correttamente. Vedere figura 2.

4. In caso contrario, applicarne una nuova tra la plancia e il supporto tubolare. Prestare attenzione alla fig. 3.

5. Serrare nuovamente i fissaggi della plancia.


Soluzione di serie

Nelle vetture a partire dalla data di produzione 14.07.2007 si montano di fabbrica strisce di feltro modificate.

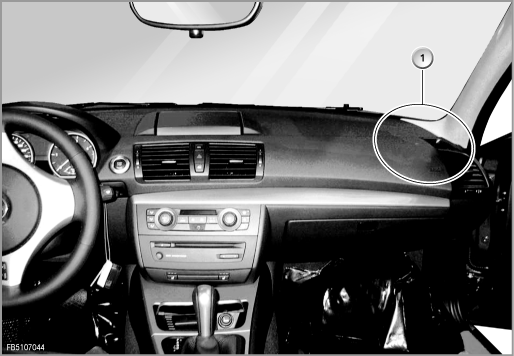

Maschera 1

(1) Il battito si verifica in questa zona.

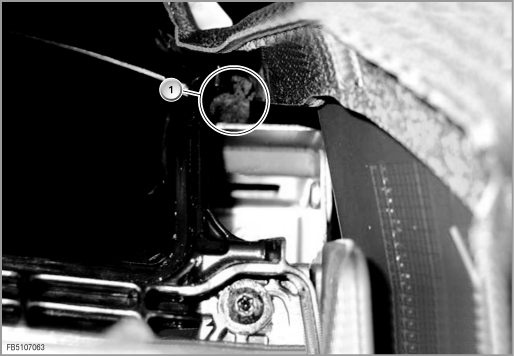

Maschera 2

Controllare visivamente se la striscia di feltro (1) è incollata correttamente.

La striscia di feltro (1) deve separare il metallo dalla plastica su tutta la superficie di contatto.

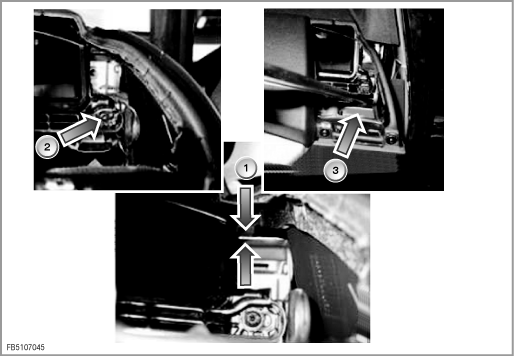

Fig. 3

(1) In questo punto deve esservi un interstizio per potervi applicare una striscia di feltro.

(2) Togliere le viti di fissaggio della plancia.

(3) In questo punto esercitare una leggera pressione con un attrezzo idoneo, per creare un interstizio tra plancia e supporto tubolare (1).
