Tutti i feltri da incollare sulla plancia portastrumenti

Avvertenza per l'eliminazione dei rumori della plancia portastrumenti



Istruzioni per la riparazione

Se non è possibile localizzare il rumore con il modulo di test senza smontare la plancia, e anche smontando la plancia non è possibile rilevare la causa dell'inconveniente, procedere come segue. Smontare la plancia e controllare sulla scorta delle figure se i feltri sono in numero adeguato e posizionati correttamente. Aggiungere i feltri mancanti o correggerne la posizione prima di rimontare la plancia.

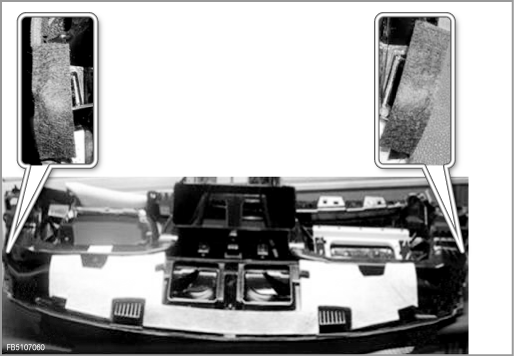

Maschera 1

GR_FB5107060

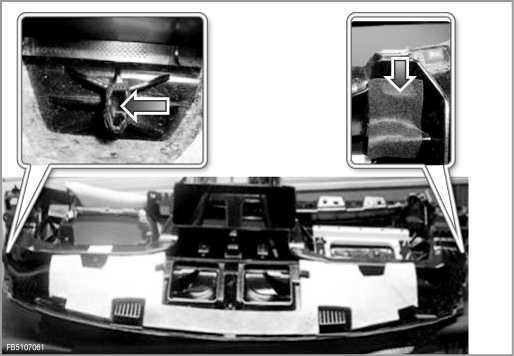

Maschera 2

GR_FB5107061

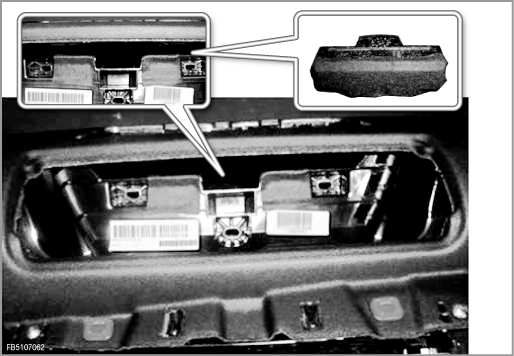

Fig. 3

GR_FB5107062
