Cilindro di guida tubo estraibile

Avvertenza per la riparazione del cilindro di guida del tubo estraibile

Causa

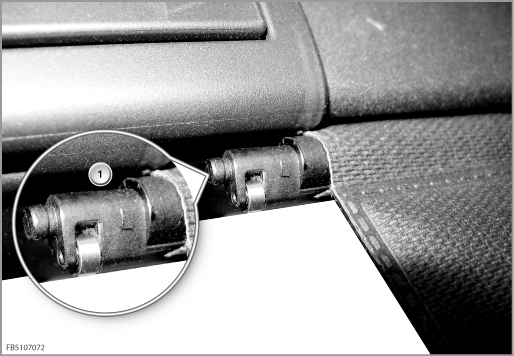

Il cilindro di guida (1) del tubo estraibile è rotto.

(1) Cilindro di guida

Istruzioni per la riparazione

1. Smontare l'avvolgibile copribagagliaio dalla vettura

2. Ruotare verso l'alto l'aletta

3. Alesare i rivetti (se presenti)

4. Allentare le viti dell'impugnatura e rimuovere quest'ultima

5. Estrarre il tubo estraibile

6. Inserire il tubo nuovo

7. Inserire l'impugnatura nuova e fissarla con due viti

8. Montare l'avvolgibile copribagagliaio nella vettura

9. Eseguire al prova funzionale


Avvertenze

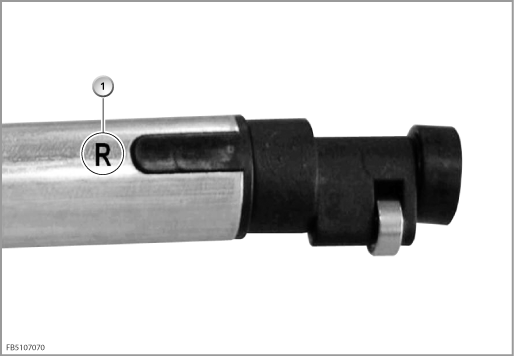

• L'identificazione (1) sul tubo estraibile deve essere rivolta a destra nel senso di marcia!


• Non alesare né rivettare il tubo estraibile nuovo.


(1) Identificazione
