Indicazioni riparazione Chiusura custodia tettuccio centrale con quella posteriore

Chiusura custodia tettuccio centrale con quella posteriore

Regolare l'apertura delle viti di chiusura custodia tettuccio centrale con quella posteriore.

Apertura delle viti di chiusura

Avvertenza importante!

Nell'allentare e chiudere le viti è necessario fare attenzione a non storcere l'apertura.

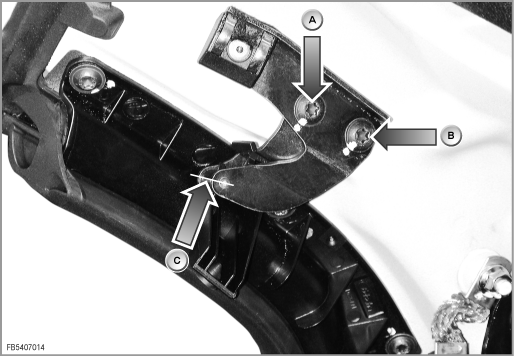

1. Allentare lentamente la vite (A) dell'apertura

2. Regolare l'apertura.
   L'asse del rullo (C) può essere spostato al massimo di 1 mm verso l'alto.

3. Nella regolazione il punto di rotazione dell'apertura è costituito dalla vite (B). Non allentarla!

4. Chiudere la vite (A) senza sforzarla.

5. Controllare la chiusura e la sporgenza dell'involucro centrale verso quello posteriore, se necessario ripetere l'operazione.
