Registrazione della piastra base del deflettore

Avvertenza per la riparazione in caso di registrazione della piastra base del deflettore

Luce tra deflettore e guscio anteriore del tettuccio disuniforme, luce non in ordine o forte battito del guscio contro il deflettore.

Controllare la luce tra il deflettore ed il guscio anteriore del tettuccio.

Controllare la luce come illustrato nella figura 1.

Se la luce non è regolare, è possibile registrarla sulla piastra base.

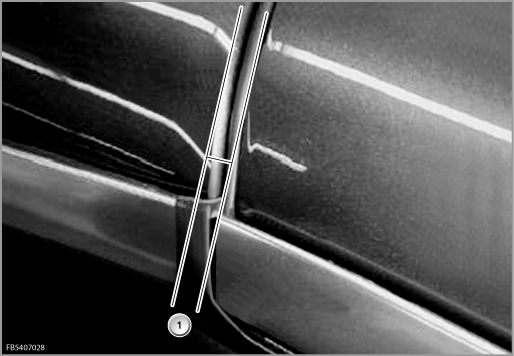

Maschera 1

La luce (1) deve essere di 5.0 mm +/- 1 mm.

Registrare la luce sulla piastra base

1. Aprire leggermente il tettuccio.

2. Controllare la posizione delle viti di centraggio sulle piastre base. Vedere figura 2.

3. Disimpegnare la luce abitacolo ed allentare le viti Torx.
   Avvertenza importante:
   Disimpegnare di volta in volta solo una piastra, non entrambi i lati!

4. Registrare la luce sulla piastra base del deflettore.

5. Eseguire il test di funzionamento.

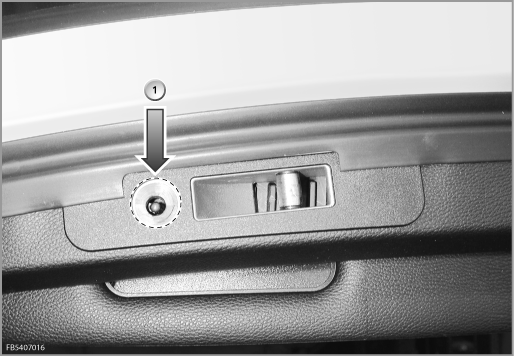

Immagine 2

Durante la regolazione prestare attenzione affinché entrambe le viti di centraggio non escano dalla zona di presa (1) della piastra di base.
