Registrazione del cilindro di guida della chiusura di accoppiamento centrale

Avvertenza per la riparazione in caso di registrazione del cilindro di guida della chiusura di accoppiamento centrale

Questa indicazione vale per le vetture a partire dalla data di produzione, settimana 04/2007

1. Staccare il guscio anteriore del padiglione.

2. Allentare leggermente le viti 2 e 3 sul cilindro di guida. Vedere figura 1. Aprire il tettuccio per quanto necessario a spostare manualmente il cilindro.
   Avvertenza:
   non allentare in alcun caso la vite 4 in modo da non modificare la posizione longitudinale.

3. Chiudere completamente il tettuccio e piegare il cilindro di 0,5 mm leggermente verso il controsupporto.
   Avvertenza:
   piegando il cilindro non si deve più udire il rumore di battito.

4. Serrare a fondo la vite 2.

5. Portare il tettuccio in posizione intermedia e serrare a fondo la vite 3.

6. Montare il guscio anteriore del padiglione.

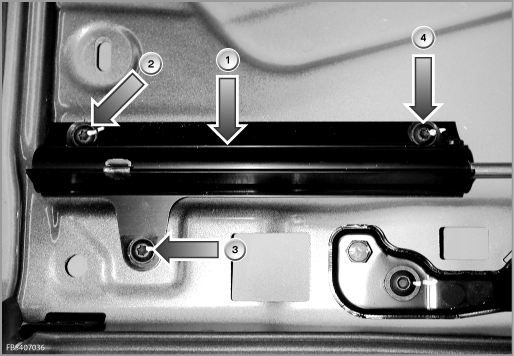

Maschera 1

(1) Cilindro di guida

Non allentare in alcun caso la vite (4).
