Registrazione della chiusura centrale

Avvertenza per la riparazione in caso di registrazione della chiusura centrale

Data di produzione vettura fino alla settimana 31/2007

1. Staccare il guscio anteriore del padiglione.

2. Allentare le due viti (2) e (3). Vedere figura 1.
   Avvertenza:
   non allentare la vite (1).

3. Ruotare la chiusura per quanto necessario a raggiungere il valore di registrazione di 12-14 mm. Vedere figura 2.

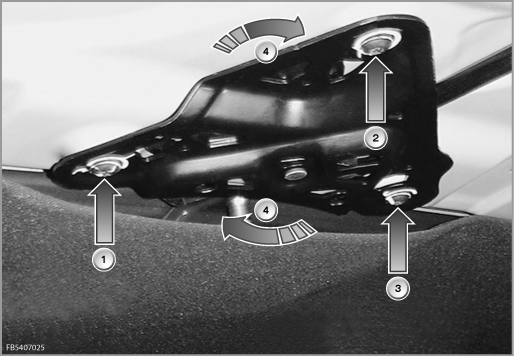

Maschera 1

La vite posteriore destra (1) non deve essere allentata.

Allentare le due viti anteriori (2) e (3). Spostare in avanti la chiusura centrale in senso orario, fino a raggiungere il valore di registrazione di 12-14 mm come illustrato in figura 2.

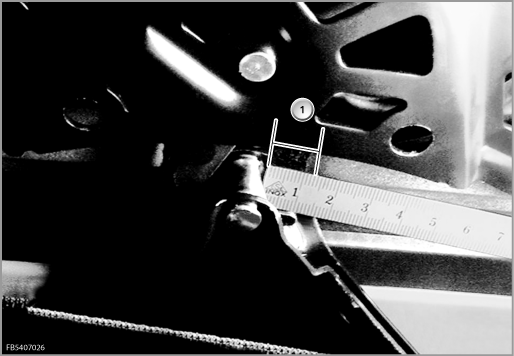

Immagine 2

Applicare esternamente il metro a nastro in corrispondenza del punto più spesso e registrare un valore di 12-14 mm fino all'estremità del gancio.
